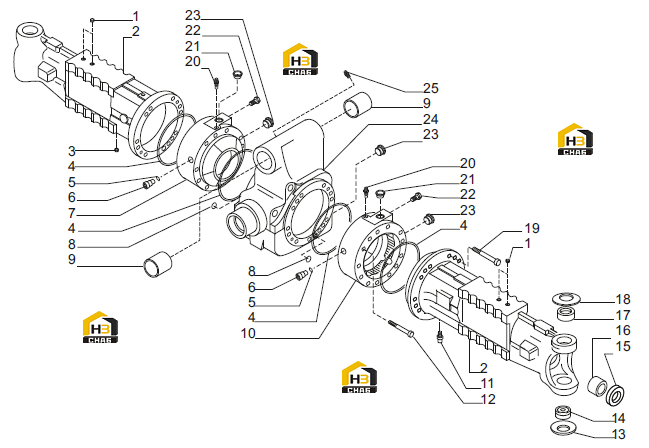

Корпус моста

← Редуктор бортовой Кулак поворотный и рулевой цилиндр →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Grub M10x10

Каталожный номер:21494

Комплект:4

Примечание:

№ на схеме:2

Наименование:Trumpet

Каталожный номер:146014

Комплект:2

Примечание:с серийного номера 3574 - старый номер 145309

№ на схеме:3

Наименование:Plug M10x1

Каталожный номер:21558

Комплект:1

Примечание:

№ на схеме:4

Наименование:O-ring

Каталожный номер:28562

Комплект:4

Примечание:

№ на схеме:5

Наименование:O-ring

Каталожный номер:33466

Комплект:2

Примечание:

№ на схеме:6

Наименование:Connector

Каталожный номер:139718

Комплект:2

Примечание:

№ на схеме:7

Наименование:LH Brake cylinder

Каталожный номер:138937

Комплект:1

Примечание:

№ на схеме:8

Наименование:O-ring

Каталожный номер:28111

Комплект:2

Примечание:

№ на схеме:9

Наименование:Bushing

Каталожный номер:139385

Комплект:2

Примечание:

№ на схеме:10

Наименование:RH Brake cylinder

Каталожный номер:138936

Комплект:1

Примечание:

№ на схеме:11

Наименование:Breather M10x1

Каталожный номер:104988

Комплект:1

Примечание:

№ на схеме:12

Наименование:Screw M16x150

Каталожный номер:21364

Комплект:24

Примечание:

№ на схеме:13

Наименование:Belleville washer

Каталожный номер:128631

Комплект:2

Примечание:

№ на схеме:14

Наименование:Ball joint

Каталожный номер:45160

Комплект:2

Примечание:

№ на схеме:15

Наименование:Seal ring

Каталожный номер:139101

Комплект:2

Примечание:

№ на схеме:16

Наименование:Bushing

Каталожный номер:118547

Комплект:2

Примечание:

№ на схеме:17

Наименование:Bushing

Каталожный номер:45166

Комплект:2

Примечание:

№ на схеме:18

Наименование:Belleville washer

Каталожный номер:128632

Комплект:2

Примечание:

№ на схеме:19

Наименование:Screw M12x110

Каталожный номер:21334

Комплект:2

Примечание:

№ на схеме:20

Наименование:Breather M10x1

Каталожный номер:116792

Комплект:2

Примечание:

№ на схеме:21

Наименование:Plug D26x8

Каталожный номер:134522

Комплект:2

Примечание:

№ на схеме:22

Наименование:Screw M8x23.5

Каталожный номер:138442

Комплект:2

Примечание:

№ на схеме:23

Наименование:Plug M30x2

Каталожный номер:125280

Комплект:3

Примечание:

№ на схеме:24

Наименование:Central body

Каталожный номер:139378

Комплект:1

Примечание:

№ на схеме:25

Наименование:Greaser M10x1

Каталожный номер:24260

Комплект:1

Примечание:
