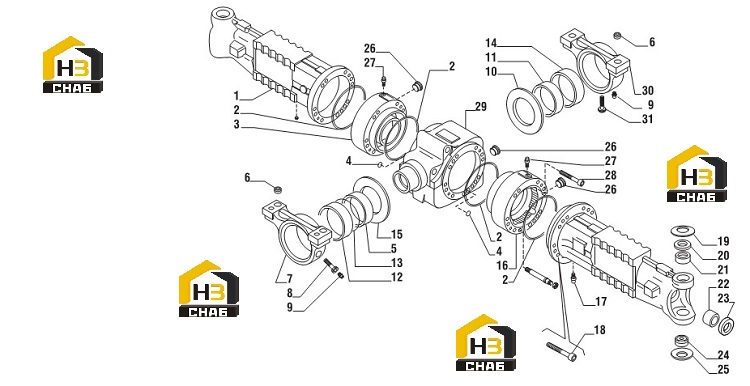

Корпус оси (часть 1)

← Комплектующие моста Корпус оси (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Beam trumpet

Каталожный номер:139219

Комплект:2

Примечание:

№ на схеме:2

Наименование:O.ring

Каталожный номер:028562

Комплект:4

Примечание:

№ на схеме:3

Наименование:Brake flange LH

Каталожный номер:140330

Комплект:1

Примечание:

№ на схеме:4

Наименование:O.ring

Каталожный номер:028111

Комплект:2

Примечание:

№ на схеме:5

Наименование:Bush

Каталожный номер:124592

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bush 30x21x16.5

Каталожный номер:116529

Комплект:4

Примечание:

№ на схеме:7

Наименование:Rear support

Каталожный номер:136101

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt

Каталожный номер:116530

Комплект:1

Примечание:

№ на схеме:9

Наименование:Greaser nipple M8x1

Каталожный номер:024258

Комплект:2

Примечание:

№ на схеме:10

Наименование:Thrust washer

Каталожный номер:131763

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bush

Каталожный номер:131762

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bush

Каталожный номер:123475

Комплект:1

Примечание:

№ на схеме:13

Наименование:O.ring

Каталожный номер:028498

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bush

Каталожный номер:132512

Комплект:1

Примечание:

№ на схеме:15

Наименование:Thrust washer

Каталожный номер:124591

Комплект:1

Примечание:

№ на схеме:16

Наименование:Brake flange RH

Каталожный номер:140329

Комплект:1

Примечание:

№ на схеме:17

Наименование:Breather M10x1

Каталожный номер:104988

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bolt

Каталожный номер:021364

Комплект:22

Примечание:

№ на схеме:19

Наименование:Belleville washer

Каталожный номер:128632

Комплект:2

Примечание:

№ на схеме:20

Наименование:Shim

Каталожный номер:131276

Комплект:2

Примечание:

№ на схеме:21

Наименование:Bush

Каталожный номер:123660

Комплект:2

Примечание:

№ на схеме:22

Наименование:Bush

Каталожный номер:116962

Комплект:2

Примечание:

№ на схеме:23

Наименование:Oil seal

Каталожный номер:118675

Комплект:2

Примечание:

№ на схеме:24

Наименование:Spherical bearing

Каталожный номер:027693

Комплект:2

Примечание:

№ на схеме:25

Наименование:Belleville washer

Каталожный номер:128631

Комплект:2

Примечание:

№ на схеме:26

Наименование:Oil plug M30x2

Каталожный номер:125280

Комплект:3

Примечание:

№ на схеме:27

Наименование:Breather M10x1

Каталожный номер:116792

Комплект:2

Примечание:

№ на схеме:28

Наименование:Bolt

Каталожный номер:021334

Комплект:2

Примечание:

№ на схеме:29

Наименование:Central body

Каталожный номер:140517

Комплект:1

Примечание:

№ на схеме:30

Наименование:Front support

Каталожный номер:136102

Комплект:1

Примечание:

№ на схеме:31

Наименование:Screw

Каталожный номер:141446

Комплект:1

Примечание:
