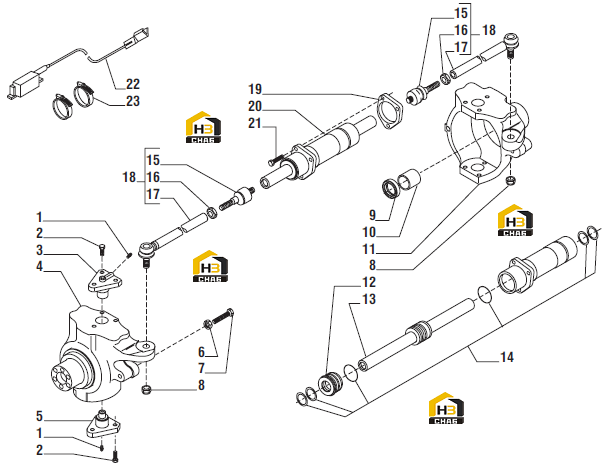

Кулак поворотный и рулевой цилиндр

← Корпус моста Шестерня с конической зубчатой передачей (гипоидная пара) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Greaser M6x1

Каталожный номер:024210

Комплект:4

Примечание:

№ на схеме:2

Наименование:M14x2x35

Каталожный номер:126922

Комплект:12

Примечание:

№ на схеме:3

Наименование:King pin

Каталожный номер:128880

Комплект:2

Примечание:

№ на схеме:4

Наименование:Swivel housing LH

Каталожный номер:131767

Комплект:1

Примечание:

№ на схеме:5

Наименование:King pin

Каталожный номер:128881

Комплект:2

Примечание:

№ на схеме:6

Наименование:Nut M16

Каталожный номер:022127

Комплект:4

Примечание:

№ на схеме:7

Наименование:Screw M16x100

Каталожный номер:124748

Комплект:4

Примечание:

№ на схеме:8

Наименование:Nut M20x1.5

Каталожный номер:022431

Комплект:2

Примечание:

№ на схеме:9

Наименование:Oil seal 45x65x12

Каталожный номер:123208

Комплект:2

Примечание:

№ на схеме:10

Наименование:Bush

Каталожный номер:125390

Комплект:2

Примечание:

№ на схеме:11

Наименование:Swivel housing RH

Каталожный номер:131766

Комплект:1

Примечание:

№ на схеме:12

Наименование:Cylinder head

Каталожный номер:049246

Комплект:1

Примечание:

№ на схеме:13

Наименование:Rod

Каталожный номер:049247

Комплект:1

Примечание:

№ на схеме:14

Наименование:Seal kit

Каталожный номер:049245

Комплект:1

Примечание:

№ на схеме:15

Наименование:Ball joint

Каталожный номер:350400

Комплект:1*

Примечание:Кол-во только для цилиндра в сборе

№ на схеме:16

Наименование:Nut M24x1.5

Каталожный номер:070787

Комплект:1*

Примечание:Кол-во только для цилиндра в сборе

№ на схеме:17

Наименование:Tie rod

Каталожный номер:352034

Комплект:1*

Примечание:Кол-во только для цилиндра в сборе

№ на схеме:18

Наименование:Steering arm

Каталожный номер:142085

Комплект:2

Примечание:

№ на схеме:19

Наименование:Flange

Каталожный номер:142926

Комплект:1

Примечание:

№ на схеме:20

Наименование:Steering cylinder

Каталожный номер:141994

Комплект:1

Примечание:

№ на схеме:21

Наименование:Screw M12x55

Каталожный номер:021097

Комплект:3

Примечание:

№ на схеме:22

Наименование:Sensor

Каталожный номер:142325

Комплект:1

Примечание:

№ на схеме:23

Наименование:Clamp

Каталожный номер:028412

Комплект:2

Примечание:
