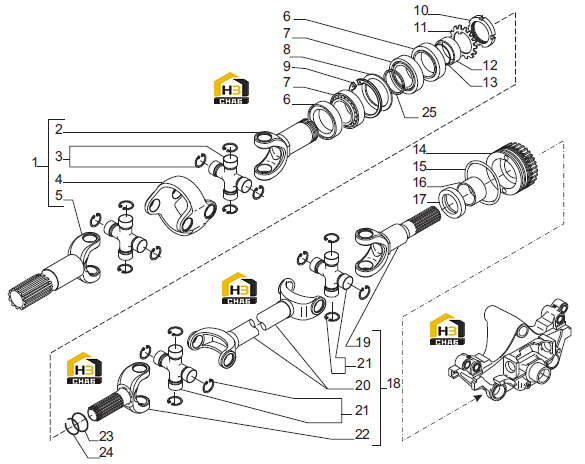

Вал шарнирный двойной

← Дифференциал Ступица колеса →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Double joint

Каталожный номер:143184

Комплект:2

Примечание:

№ на схеме:2

Наименование:Fork (diff. side)

Каталожный номер:-

Комплект:2

Примечание:143186 (ремкомплект 14)

№ на схеме:3

Наименование:Spider

Каталожный номер:-

Комплект:4

Примечание:143186 (ремкомплект 14)

№ на схеме:4

Наименование:Central body

Каталожный номер:-

Комплект:2

Примечание:143186 (ремкомплект 14)

№ на схеме:5

Наименование:Fork (wheel side)

Каталожный номер:-

Комплект:2

Примечание:143186 (ремкомплект 14)

№ на схеме:6

Наименование:Ring seal

Каталожный номер:138214

Комплект:4

Примечание:

№ на схеме:7

Наименование:Bearing

Каталожный номер:027255

Комплект:4

Примечание:

№ на схеме:8

Наименование:Shim 0.30 mm.

Каталожный номер:097197

Комплект:-

Примечание:

№ на схеме:8

Наименование:Shim 0.10 mm.

Каталожный номер:097198

Комплект:-

Примечание:

№ на схеме:8

Наименование:Shim 0.05 mm.

Каталожный номер:102302

Комплект:-

Примечание:

№ на схеме:9

Наименование:Snap ring D80

Каталожный номер:024921

Комплект:2

Примечание:

№ на схеме:10

Наименование:Ring nut M50x1.5x7.5

Каталожный номер:140139

Комплект:2

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:025627

Комплект:2

Примечание:

№ на схеме:12

Наименование:Bush

Каталожный номер:140302

Комплект:2

Примечание:

№ на схеме:13

Наименование:O-ring

Каталожный номер:028614

Комплект:2

Примечание:

№ на схеме:14

Наименование:Ring nut M94x2

Каталожный номер:140291

Комплект:2

Примечание:

№ на схеме:15

Наименование:O-ring

Каталожный номер:028170

Комплект:2

Примечание:

№ на схеме:16

Наименование:Bush

Каталожный номер:130333

Комплект:2

Примечание:

№ на схеме:17

Наименование:Seal ring

Каталожный номер:140224

Комплект:2

Примечание:

№ на схеме:18

Наименование:Double joint

Каталожный номер:139751

Комплект:2

Примечание:

№ на схеме:19

Наименование:Fork (diff side)

Каталожный номер:046238

Комплект:2

Примечание:139751 (ремкомплект 15)

№ на схеме:20

Наименование:Double fork

Каталожный номер:046237

Комплект:2

Примечание:139751 (ремкомплект 15)

№ на схеме:21

Наименование:Spider

Каталожный номер:040837

Комплект:4

Примечание:139751 (ремкомплект 15)

№ на схеме:22

Наименование:Fork (wheel side)

Каталожный номер:046239

Комплект:2

Примечание:139751 (ремкомплект 15)

№ на схеме:23

Наименование:O-ring

Каталожный номер:028172

Комплект:2

Примечание:

№ на схеме:24

Наименование:Ring

Каталожный номер:024742

Комплект:2

Примечание:

№ на схеме:25

Наименование:Shim

Каталожный номер:140140

Комплект:1

Примечание:
