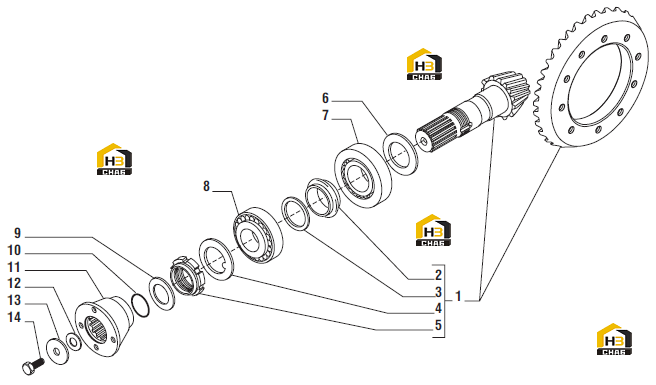

Шестерня с конической зубчатой передачей (гипоидная пара)

← Корпус моста Дифференциал →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bevel gear set Z13/37

Каталожный номер:065679

Комплект:1

Примечание:

№ на схеме:2

Наименование:Collapsible spacer

Каталожный номер:126142

Комплект:1

Примечание:065679 (ремкомплект 1)

№ на схеме:3

Наименование:Washer

Каталожный номер:125831

Комплект:1

Примечание:065679 (ремкомплект 1)

№ на схеме:4

Наименование:Lockwasher

Каталожный номер:125545

Комплект:1

Примечание:065679 (ремкомплект 1)

№ на схеме:5

Наименование:Ring nut M45x1.5

Каталожный номер:117140

Комплект:1

Примечание:065679 (ремкомплект 1)

№ на схеме:6

Наименование:Shim 2.50 mm.

Каталожный номер:121043

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 2.60 mm.

Каталожный номер:121044

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 2.70 mm.

Каталожный номер:121045

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 2.80 mm.

Каталожный номер:121046

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 2.90 mm.

Каталожный номер:121047

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 3.20 mm.

Каталожный номер:113347

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 3.10 mm.

Каталожный номер:113346

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 3.30 mm.

Каталожный номер:113348

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 3.40 mm.

Каталожный номер:113349

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 3.00 mm.

Каталожный номер:121048

Комплект:-

Примечание:

№ на схеме:7

Наименование:Bearing

Каталожный номер:027396

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bearing

Каталожный номер:027351

Комплект:1

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:123430

Комплект:1

Примечание:

№ на схеме:10

Наименование:O-ring

Каталожный номер:028557

Комплект:1

Примечание:

№ на схеме:11

Наименование:Flange

Каталожный номер:123923

Комплект:1

Примечание:

№ на схеме:12

Наименование:Shim 0.20 mm.

Каталожный номер:123917

Комплект:-

Примечание:

№ на схеме:12

Наименование:Shim 0.10 mm.

Каталожный номер:123916

Комплект:-

Примечание:

№ на схеме:12

Наименование:Shim 0.05 mm.

Каталожный номер:123915

Комплект:-

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:123921

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bolt M12x25

Каталожный номер:123918

Комплект:1

Примечание:
