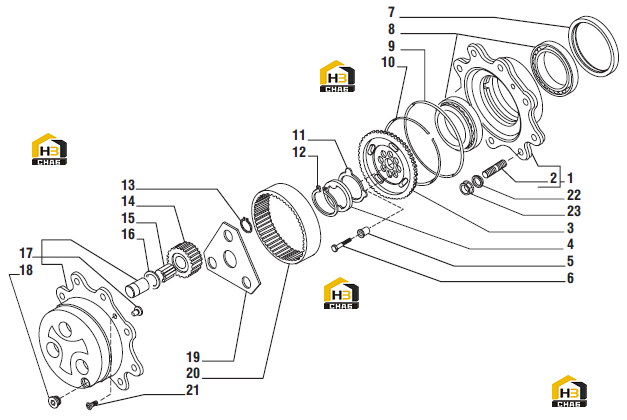

Ступица колеса и бортовой редуктор

← Вал шарнирный двойной Ремкомплекты моста 141155 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Wheel hub kit

Каталожный номер:066993

Комплект:2

Примечание:

№ на схеме:2

Наименование:Stud

Каталожный номер:130679

Комплект:16

Примечание:133436 (ремкомплект 5)

№ на схеме:3

Наименование:Wheel carrier

Каталожный номер:134298

Комплект:2

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:140024

Комплект:2

Примечание:

№ на схеме:5

Наименование:Bushing

Каталожный номер:141196

Комплект:12

Примечание:

№ на схеме:6

Наименование:Screw

Каталожный номер:140259

Комплект:12

Примечание:

№ на схеме:7

Наименование:Seal

Каталожный номер:47702

Комплект:2

Примечание:

№ на схеме:8

Наименование:Bearing

Каталожный номер:118370

Комплект:4

Примечание:

№ на схеме:9

Наименование:O-ring

Каталожный номер:28603

Комплект:2

Примечание:

№ на схеме:10

Наименование:Snap ring

Каталожный номер:125344

Комплект:2

Примечание:

№ на схеме:11

Наименование:Thrust washer

Каталожный номер:132165

Комплект:2

Примечание:

№ на схеме:12

Наименование:Snap ring D 45

Каталожный номер:24800

Комплект:2

Примечание:

№ на схеме:13

Наименование:Snap ring D 34

Каталожный номер:24789

Комплект:6

Примечание:

№ на схеме:14

Наименование:Gear Z=23

Каталожный номер:125455

Комплект:6

Примечание:

№ на схеме:15

Наименование:Needle bearing (by ten)

Каталожный номер:28299

Комплект:18

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:115634

Комплект:6

Примечание:

№ на схеме:17

Наименование:Planetary carrier kit

Каталожный номер:65587

Комплект:2

Примечание:

№ на схеме:18

Наименование:Plug

Каталожный номер:125280

Комплект:2

Примечание:

№ на схеме:19

Наименование:Washer

Каталожный номер:123318

Комплект:2

Примечание:

№ на схеме:20

Наименование:Ring gear Z=60

Каталожный номер:125452

Комплект:6

Примечание:

№ на схеме:21

Наименование:Screw

Каталожный номер:20490

Комплект:4

Примечание:

№ на схеме:22

Наименование:Washer

Каталожный номер:119505

Комплект:16

Примечание:

№ на схеме:23

Наименование:Nut

Каталожный номер:115812

Комплект:16

Примечание:
