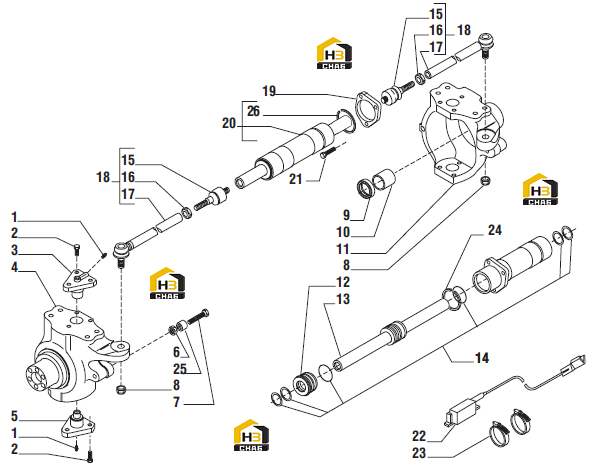

Кулак поворотный и рулевой цилиндр

← Корпус моста Шестерня с конической зубчатой передачей (гипоидная пара) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Greaser

Каталожный номер:024210

Комплект:4

Примечание:

№ на схеме:2

Наименование:Screw M14x2x35

Каталожный номер:126922

Комплект:12

Примечание:

№ на схеме:3

Наименование:King pin

Каталожный номер:128880

Комплект:2

Примечание:

№ на схеме:4

Наименование:LH Swivel housing

Каталожный номер:145015

Комплект:1

Примечание:

№ на схеме:5

Наименование:King pin

Каталожный номер:128881

Комплект:2

Примечание:

№ на схеме:6

Наименование:Nut

Каталожный номер:22129

Комплект:4

Примечание:

№ на схеме:7

Наименование:Screw

Каталожный номер:138855

Комплект:4

Примечание:

№ на схеме:8

Наименование:Nut

Каталожный номер:022431

Комплект:2

Примечание:

№ на схеме:9

Наименование:Seal ring

Каталожный номер:144485

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bushing

Каталожный номер:125390

Комплект:2

Примечание:

№ на схеме:11

Наименование:RH Swivel housing

Каталожный номер:145016

Комплект:1

Примечание:

№ на схеме:12

Наименование:Cylinder head

Каталожный номер:049138

Комплект:1

Примечание:137178 (ремкомплект 2)

№ на схеме:13

Наименование:Rod

Каталожный номер:049074

Комплект:1

Примечание:137178 (ремкомплект 2)

№ на схеме:14

Наименование:Seal kit

Каталожный номер:049226

Комплект:1

Примечание:137178 (ремкомплект 2)

№ на схеме:15

Наименование:Ball joint

Каталожный номер:049013

Комплект:2

Примечание:131808 (ремкомплект 1)

№ на схеме:16

Наименование:Nut

Каталожный номер:070787

Комплект:2

Примечание:131808 (ремкомплект 1)

№ на схеме:17

Наименование:Tie rod

Каталожный номер:350969

Комплект:2

Примечание:131808 (ремкомплект 1)

№ на схеме:18

Наименование:Steering arm

Каталожный номер:131808

Комплект:2

Примечание:

№ на схеме:19

Наименование:Flange

Каталожный номер:137945

Комплект:1

Примечание:

№ на схеме:20

Наименование:Steering cylinder

Каталожный номер:137178

Комплект:1

Примечание:

№ на схеме:21

Наименование:Screw

Каталожный номер:021097

Комплект:3

Примечание:

№ на схеме:22

Наименование:Sensor

Каталожный номер:036774

Комплект:1

Примечание:

№ на схеме:23

Наименование:Band

Каталожный номер:028352

Комплект:2

Примечание:

№ на схеме:24

Наименование:Magnetic ring

Каталожный номер:049123

Комплект:1

Примечание:137178 (ремкомплект 2)

№ на схеме:25

Наименование:Bushing

Каталожный номер:126083

Комплект:4

Примечание:

№ на схеме:26

Наименование:Snap ring

Каталожный номер:049333

Комплект:1

Примечание:137178 (ремкомплект 2)
