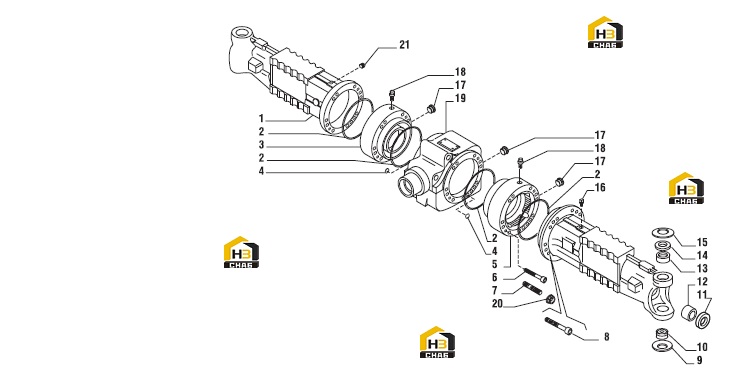

Корпус оси

← Комплект Корпуса поворотные и цилиндр рулевого управления →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Beam trumpet

Каталожный номер:139219

Комплект:2

Примечание:316

№ на схеме:2

Наименование:O.ring

Каталожный номер:028562

Комплект:4

Примечание:

№ на схеме:3

Наименование:Brake flange LH

Каталожный номер:140330

Комплект:1

Примечание:316

№ на схеме:4

Наименование:O.ring

Каталожный номер:028111

Комплект:2

Примечание:

№ на схеме:5

Наименование:Brake flange RH

Каталожный номер:140329

Комплект:1

Примечание:316

№ на схеме:6

Наименование:Bolt M12x110

Каталожный номер:021334

Комплект:2

Примечание:

№ на схеме:7

Наименование:Stud

Каталожный номер:139147

Комплект:2

Примечание:316

№ на схеме:8

Наименование:Bolt M16x2x150

Каталожный номер:021364

Комплект:22

Примечание:

№ на схеме:9

Наименование:Belleville washer

Каталожный номер:128631

Комплект:2

Примечание:

№ на схеме:10

Наименование:Spherical bearing

Каталожный номер:027693

Комплект:2

Примечание:

№ на схеме:11

Наименование:Oil seal

Каталожный номер:118675

Комплект:2

Примечание:

№ на схеме:12

Наименование:Bush

Каталожный номер:116962

Комплект:2

Примечание:

№ на схеме:13

Наименование:Bush

Каталожный номер:123660

Комплект:2

Примечание:

№ на схеме:14

Наименование:Shim

Каталожный номер:131276

Комплект:2

Примечание:

№ на схеме:15

Наименование:Belleville washer

Каталожный номер:128632

Комплект:2

Примечание:

№ на схеме:16

Наименование:Breather M10x1

Каталожный номер:104988

Комплект:1

Примечание:

№ на схеме:17

Наименование:Oil plug M30x2

Каталожный номер:125280

Комплект:3

Примечание:

№ на схеме:18

Наименование:Breather M10x1

Каталожный номер:116792

Комплект:2

Примечание:

№ на схеме:19

Наименование:Central body

Каталожный номер:140274

Комплект:1

Примечание:316

№ на схеме:20

Наименование:Nut

Каталожный номер:022128

Комплект:2

Примечание:316

№ на схеме:21

Наименование:Plug

Каталожный номер:021558

Комплект:1

Примечание:316
