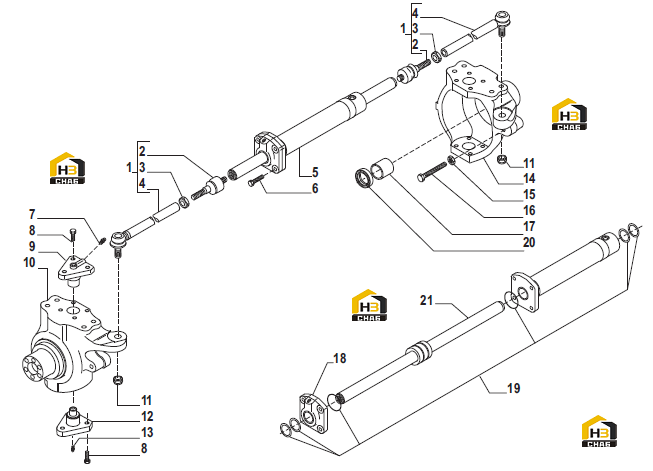

Кулак поворотный и рулевой цилиндр

← Корпус моста Шестерня с конической зубчатой передачей (гипоидная пара) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Steering arm assy

Каталожный номер:140265

Комплект:2

Примечание:

№ на схеме:2

Наименование:Spherical joint

Каталожный номер:350878

Комплект:2

Примечание:140265 (ремкомплект 2)

№ на схеме:3

Наименование:Nut M18x1,5

Каталожный номер:070787

Комплект:2

Примечание:140265 (ремкомплект 2)

№ на схеме:4

Наименование:Tie rod

Каталожный номер:351887

Комплект:2

Примечание:140265 (ремкомплект 2)

№ на схеме:5

Наименование:Steering cylinder

Каталожный номер:139495

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt M12x45

Каталожный номер:128534

Комплект:4

Примечание:

№ на схеме:7

Наименование:Greaser nipple M6x1

Каталожный номер:024210

Комплект:2

Примечание:

№ на схеме:8

Наименование:Bolt M12x1.75x30

Каталожный номер:126922

Комплект:12

Примечание:

№ на схеме:9

Наименование:King pin

Каталожный номер:128880

Комплект:2

Примечание:

№ на схеме:10

Наименование:Swivel housing LH

Каталожный номер:138721

Комплект:1

Примечание:

№ на схеме:11

Наименование:Nut M18x1,5 (Self lock.)

Каталожный номер:022431

Комплект:2

Примечание:

№ на схеме:12

Наименование:King pin

Каталожный номер:128881

Комплект:2

Примечание:

№ на схеме:13

Наименование:Greaser nipple M6x1

Каталожный номер:024211

Комплект:2

Примечание:

№ на схеме:14

Наименование:Swivel housing RH

Каталожный номер:138720

Комплект:1

Примечание:

№ на схеме:15

Наименование:Nut M16

Каталожный номер:022129

Комплект:2

Примечание:

№ на схеме:16

Наименование:Bolt M16x100

Каталожный номер:124748

Комплект:2

Примечание:

№ на схеме:17

Наименование:Bush

Каталожный номер:109972

Комплект:2

Примечание:

№ на схеме:18

Наименование:Cylinder head

Каталожный номер:049084

Комплект:1

Примечание:139495 (ремкомплект 3)

№ на схеме:19

Наименование:Oil seal kit

Каталожный номер:049210

Комплект:1

Примечание:139495 (ремкомплект 3)

№ на схеме:20

Наименование:Oil seal ring

Каталожный номер:116722

Комплект:2

Примечание:139495 (ремкомплект 3)

№ на схеме:21

Наименование:Rod

Каталожный номер:049083

Комплект:1

Примечание:
