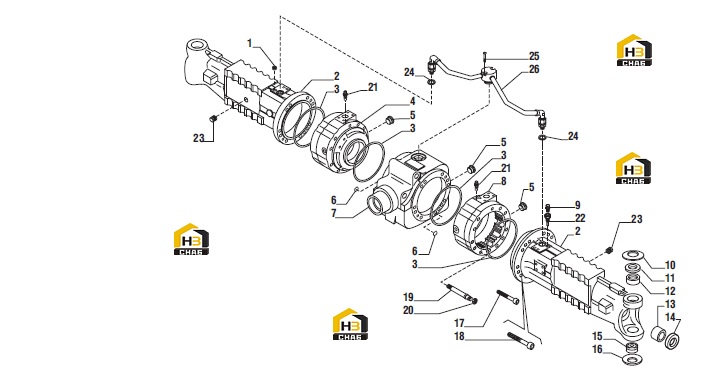

Корпус оси

← Комплект Корпуса поворотные и цилиндр рулевого управления →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Plug M10x1

Каталожный номер:021558

Комплект:1

Примечание:

№ на схеме:2

Наименование:Beam trumpet

Каталожный номер:145532

Комплект:2

Примечание:CM 8118

№ на схеме:3

Наименование:O.ring

Каталожный номер:028562

Комплект:4

Примечание:

№ на схеме:4

Наименование:Brake cylinder LH

Каталожный номер:140473

Комплект:1

Примечание:

№ на схеме:5

Наименование:Plug M30x2

Каталожный номер:125280

Комплект:3

Примечание:

№ на схеме:6

Наименование:O.ring

Каталожный номер:028111

Комплект:3

Примечание:

№ на схеме:7

Наименование:Central body

Каталожный номер:143287

Комплект:1

Примечание:CM 7821

№ на схеме:8

Наименование:Brake cylinder RH

Каталожный номер:140472

Комплект:1

Примечание:

№ на схеме:9

Наименование:Breather M10x1

Каталожный номер:137474

Комплект:1

Примечание:CM 7821

№ на схеме:10

Наименование:Belleville washer

Каталожный номер:128632

Комплект:2

Примечание:

№ на схеме:11

Наименование:Spacer

Каталожный номер:131276

Комплект:2

Примечание:

№ на схеме:12

Наименование:Bush

Каталожный номер:123660

Комплект:2

Примечание:

№ на схеме:13

Наименование:Bush

Каталожный номер:116962

Комплект:2

Примечание:

№ на схеме:14

Наименование:Seal ring

Каталожный номер:145761

Комплект:2

Примечание:CM 8118

№ на схеме:15

Наименование:Spherical bearing

Каталожный номер:027693

Комплект:2

Примечание:

№ на схеме:16

Наименование:Belleville washer

Каталожный номер:128631

Комплект:2

Примечание:

№ на схеме:17

Наименование:Bolt M12x110

Каталожный номер:021334

Комплект:2

Примечание:

№ на схеме:18

Наименование:Bolt M16x150

Каталожный номер:021364

Комплект:22

Примечание:

№ на схеме:19

Наименование:Stud M16x2

Каталожный номер:139147

Комплект:2

Примечание:

№ на схеме:20

Наименование:Nut M16x2

Каталожный номер:022128

Комплект:2

Примечание:

№ на схеме:21

Наименование:Breather M10x1

Каталожный номер:116792

Комплект:2

Примечание:

№ на схеме:22

Наименование:Breather support

Каталожный номер:121618

Комплект:1

Примечание:CM 7821

№ на схеме:23

Наименование:Plug M22x1.5

Каталожный номер:092270

Комплект:2

Примечание:CM 7821

№ на схеме:24

Наименование:Washer

Каталожный номер:023273

Комплект:2

Примечание:CM 7821

№ на схеме:25

Наименование:Bolt M8x45

Каталожный номер:021397

Комплект:2

Примечание:CM 7821

№ на схеме:26

Наименование:Oil pipe

Каталожный номер:143296

Комплект:1

Примечание:CM 7821
