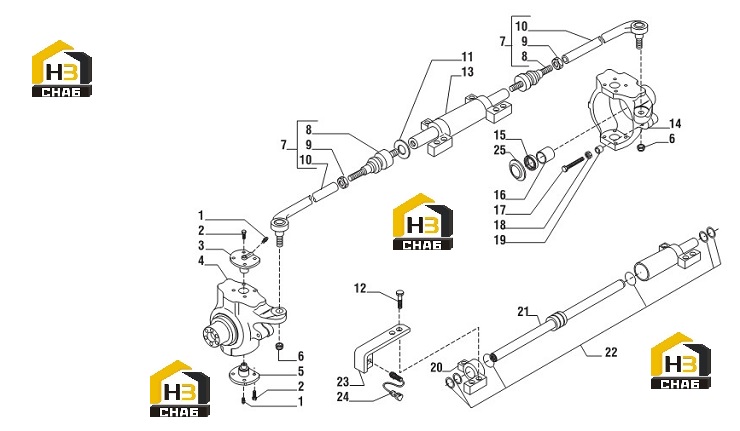

Корпуса поворотные и цилиндр рулевого управления

← Корпус оси Набор конических зубчатых колес →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Greaser nipple M6x1

Каталожный номер:24210

Комплект:4

Примечание:

№ на схеме:2

Наименование:Bolt M16x2x38

Каталожный номер:126923

Комплект:#

Примечание:

№ на схеме:3

Наименование:King pin

Каталожный номер:130631

Комплект:2

Примечание:

№ на схеме:4

Наименование:Swivel housing LH

Каталожный номер:145037

Комплект:1

Примечание:from s/n 2508

№ на схеме:5

Наименование:King pin

Каталожный номер:130632

Комплект:2

Примечание:

№ на схеме:6

Наименование:Nut M24x1.5

Каталожный номер:22446

Комплект:2

Примечание:

№ на схеме:7

Наименование:Steering arm

Каталожный номер:139104

Комплект:2

Примечание:

№ на схеме:8

Наименование:Joint

Каталожный номер:351504

Комплект:2

Примечание:139104

№ на схеме:9

Наименование:Nut M24x1.5

Каталожный номер:70787

Комплект:2

Примечание:139104

№ на схеме:10

Наименование:Tie rod

Каталожный номер:351788

Комплект:2

Примечание:139104

№ на схеме:11

Наименование:Washer

Каталожный номер:139103

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt M20x80

Каталожный номер:21231

Комплект:6

Примечание:

№ на схеме:13

Наименование:Steering cylinder

Каталожный номер:137955

Комплект:1

Примечание:

№ на схеме:14

Наименование:Swivel housing RH

Каталожный номер:145038

Комплект:1

Примечание:from s/n 2508

№ на схеме:15

Наименование:Seal ring

Каталожный номер:140224

Комплект:2

Примечание:from s/n 2508

№ на схеме:16

Наименование:Bush

Каталожный номер:125161

Комплект:2

Примечание:

№ на схеме:17

Наименование:Bolt M16x100

Каталожный номер:124748

Комплект:4

Примечание:

№ на схеме:18

Наименование:Nut M16

Каталожный номер:22129

Комплект:4

Примечание:

№ на схеме:19

Наименование:Bush

Каталожный номер:128278

Комплект:4

Примечание:

№ на схеме:20

Наименование:Cylinder head

Каталожный номер:49082

Комплект:2

Примечание:137955

№ на схеме:21

Наименование:Rod

Каталожный номер:49081

Комплект:1

Примечание:137955

№ на схеме:22

Наименование:Oil seal kit

Каталожный номер:49080

Комплект:1

Примечание:137955

№ на схеме:23

Наименование:Clamp

Каталожный номер:139105

Комплект:1

Примечание:

№ на схеме:24

Наименование:Sensor

Каталожный номер:139107

Комплект:1

Примечание:

№ на схеме:25

Наименование:Seal cover

Каталожный номер:145806

Комплект:2

Примечание:from s/n 2826
