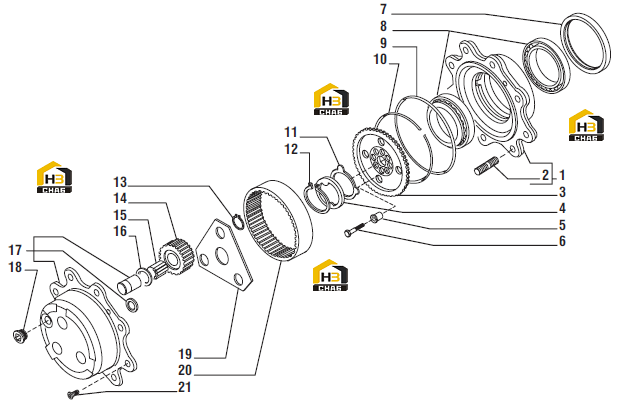

Ступица колеса и шестерни редуктора

← Вал шарнирный двойной Корпус коробки передач →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Wheel hub kit

Каталожный номер:065964

Комплект:2

Примечание:

№ на схеме:2

Наименование:Stud

Каталожный номер:123563

Комплект:8*

Примечание:Кол-во только для ремкомплекта ступицы 065964

№ на схеме:3

Наименование:Wheel carrier

Каталожный номер:128653

Комплект:2

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:127129

Комплект:2

Примечание:

№ на схеме:5

Наименование:Centering bush

Каталожный номер:127994

Комплект:12

Примечание:

№ на схеме:6

Наименование:Bolt M10x45

Каталожный номер:128658

Комплект:12

Примечание:

№ на схеме:7

Наименование:Seal ring

Каталожный номер:047705

Комплект:2

Примечание:

№ на схеме:8

Наименование:Bearing

Каталожный номер:118378

Комплект:4

Примечание:

№ на схеме:9

Наименование:O-ring

Каталожный номер:028603

Комплект:2

Примечание:

№ на схеме:10

Наименование:Lock ring

Каталожный номер:125344

Комплект:2

Примечание:

№ на схеме:11

Наименование:Thrust washer

Каталожный номер:127275

Комплект:12

Примечание:

№ на схеме:12

Наименование:Snap ring D.45

Каталожный номер:024800

Комплект:2

Примечание:

№ на схеме:13

Наименование:Snap ring D.34

Каталожный номер:024789

Комплект:6

Примечание:

№ на схеме:14

Наименование:Gear Z=23

Каталожный номер:125336

Комплект:6

Примечание:

№ на схеме:15

Наименование:Needle bearing (by tens)

Каталожный номер:028284

Комплект:18

Примечание:

№ на схеме:16

Наименование:Thrust washer

Каталожный номер:115634

Комплект:6

Примечание:

№ на схеме:17

Наименование:Planetary carrier assy

Каталожный номер:065774

Комплект:2

Примечание:

№ на схеме:18

Наименование:Plug M30x2

Каталожный номер:125280

Комплект:2

Примечание:

№ на схеме:19

Наименование:Washer

Каталожный номер:123318

Комплект:2

Примечание:

№ на схеме:20

Наименование:Crown gear Z=60

Каталожный номер:125339

Комплект:6

Примечание:

№ на схеме:21

Наименование:Bolt M8x20

Каталожный номер:020490

Комплект:4

Примечание:
