Комплектующие редуктора

← Вал шарнирный Комплекты →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

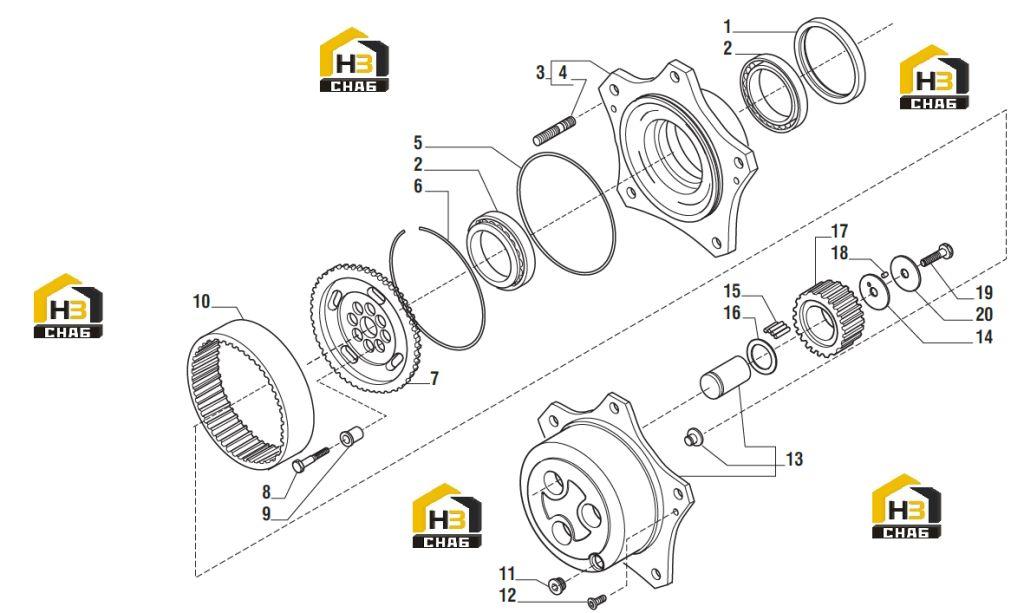

№ на схеме:1

Наименование:Cassette seal

Каталожный номер:047705

Комплект:2

Примечание:

№ на схеме:2

Наименование:Bearing

Каталожный номер:118370

Комплект:4

Примечание:

№ на схеме:3

Наименование:Wheel hub assy

Каталожный номер:066634

Комплект:2

Примечание:

№ на схеме:4

Наименование:Stud

Каталожный номер:116957

Комплект:5*

Примечание:066634

№ на схеме:5

Наименование:O.ring

Каталожный номер:028579

Комплект:2

Примечание:

№ на схеме:6

Наименование:Ring

Каталожный номер:125233

Комплект:2

Примечание:

№ на схеме:7

Наименование:Wheel carrier

Каталожный номер:139633

Комплект:2

Примечание:

№ на схеме:7

Наименование:Wheel carrier

Каталожный номер:138683

Комплект:2

Примечание:

№ на схеме:8

Наименование:Bolt M14x1,5x65

Каталожный номер:119906

Комплект:12

Примечание:

№ на схеме:9

Наименование:Centering bush D20

Каталожный номер:125190

Комплект:12

Примечание:

№ на схеме:10

Наименование:Crown gear Z=77

Каталожный номер:125186

Комплект:2

Примечание:

№ на схеме:11

Наименование:Drain plug M30x2

Каталожный номер:125280

Комплект:2

Примечание:

№ на схеме:12

Наименование:Screw M8x20

Каталожный номер:020490

Комплект:4

Примечание:

№ на схеме:13

Наименование:Planetary carrier assy

Каталожный номер:066251

Комплект:2

Примечание:

№ на схеме:14

Наименование:Thrust washer

Каталожный номер:125134

Комплект:6

Примечание:

№ на схеме:15

Наименование:Needle bearing (By tens)

Каталожный номер:028297

Комплект:16.8

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:128731

Комплект:6

Примечание:

№ на схеме:17

Наименование:Planetary gear Z=31

Каталожный номер:125162

Комплект:6

Примечание:

№ на схеме:18

Наименование:Pin

Каталожный номер:028370

Комплект:6

Примечание:

№ на схеме:19

Наименование:Bolt M10x50 (Self lock.)

Каталожный номер:125229

Комплект:6

Примечание:

№ на схеме:20

Наименование:Thrust washer

Каталожный номер:132319

Комплект:6

Примечание:
