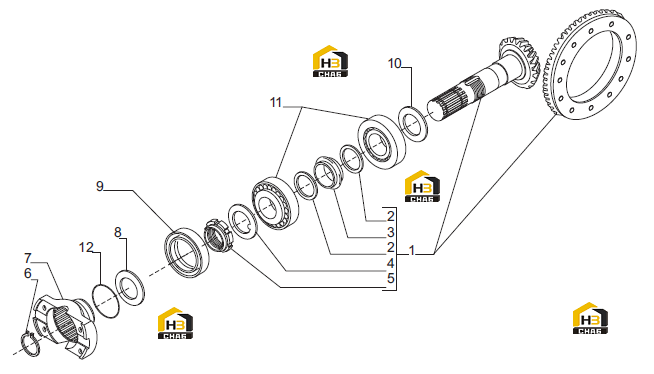

Шестерня с конической зубчатой передачей (гипоидная пара)

← Кулак поворотный и рулевой цилиндр Дифференциал →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bevel gear/pinion set Z=13/31

Каталожный номер:066090

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:125829

Комплект:2

Примечание:066090

№ на схеме:3

Наименование:Collapsible spacer

Каталожный номер:125806

Комплект:1

Примечание:066090

№ на схеме:4

Наименование:Lock washer

Каталожный номер:113717

Комплект:1

Примечание:066090

№ на схеме:5

Наименование:Ring nut M40x1.5

Каталожный номер:115054

Комплект:1

Примечание:066090

№ на схеме:6

Наименование:Snap ring

Каталожный номер:024789

Комплект:1

Примечание:

№ на схеме:7

Наименование:Flange

Каталожный номер:139280

Комплект:1

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:123402

Комплект:1

Примечание:

№ на схеме:9

Наименование:Seal ring

Каталожный номер:145050

Комплект:1

Примечание:старый номер 119990 до сер. номера 471

№ на схеме:10

Наименование:Shim 2.50 mm.

Каталожный номер:132265

Комплект:-

Примечание:

№ на схеме:10

Наименование:Shim 2.70 mm.

Каталожный номер:132267

Комплект:-

Примечание:

№ на схеме:10

Наименование:Shim 2.80 mm.

Каталожный номер:132268

Комплект:-

Примечание:

№ на схеме:10

Наименование:Shim 2.90 mm.

Каталожный номер:132269

Комплект:-

Примечание:

№ на схеме:10

Наименование:Shim 3.00 mm.

Каталожный номер:132270

Комплект:-

Примечание:

№ на схеме:10

Наименование:Shim 2.60 mm.

Каталожный номер:132266

Комплект:-

Примечание:

№ на схеме:10

Наименование:Shim 3.20 mm.

Каталожный номер:132272

Комплект:-

Примечание:

№ на схеме:10

Наименование:Shim 3.30 mm.

Каталожный номер:132273

Комплект:-

Примечание:

№ на схеме:10

Наименование:Shim 3.40 mm.

Каталожный номер:132274

Комплект:-

Примечание:

№ на схеме:10

Наименование:Shim 3.10 mm.

Каталожный номер:132271

Комплект:-

Примечание:

№ на схеме:11

Наименование:Bearing

Каталожный номер:027350

Комплект:2

Примечание:

№ на схеме:12

Наименование:O-Ring

Каталожный номер:028532

Комплект:1

Примечание:
