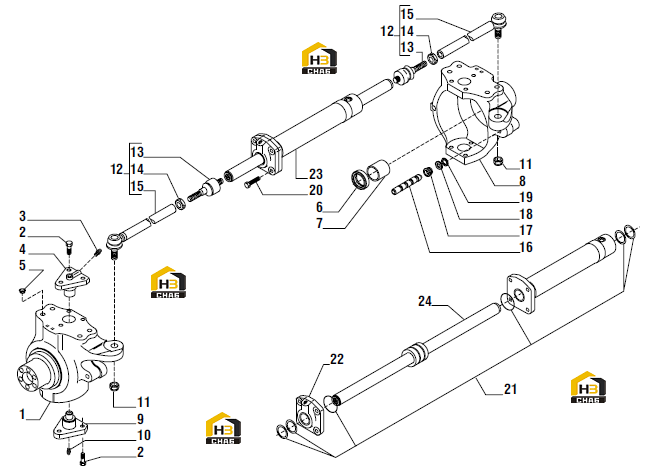

Кулак поворотный и рулевой цилиндр

← Корпус моста Шестерня с конической зубчатой передачей (гипоидная пара) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Swivel housing L.H.

Каталожный номер:132729

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt M14x2x35 (Self lock.)

Каталожный номер:126922

Комплект:12

Примечание:

№ на схеме:3

Наименование:Greaser nipple M6x1

Каталожный номер:024210

Комплект:2

Примечание:

№ на схеме:4

Наименование:King pin

Каталожный номер:133084

Комплект:2

Примечание:

№ на схеме:5

Наименование:Plug D14.5

Каталожный номер:030755

Комплект:8

Примечание:

№ на схеме:6

Наименование:Oil seal 48x75x14x17

Каталожный номер:132741

Комплект:2

Примечание:

№ на схеме:7

Наименование:Bush

Каталожный номер:125390

Комплект:2

Примечание:

№ на схеме:8

Наименование:Swivel housing R.H.

Каталожный номер:132730

Комплект:1

Примечание:

№ на схеме:9

Наименование:King pin

Каталожный номер:128881

Комплект:2

Примечание:

№ на схеме:10

Наименование:Greaser nipple M6x1-45

Каталожный номер:024211

Комплект:2

Примечание:

№ на схеме:11

Наименование:Nut M20x1.5 (Self lock.)

Каталожный номер:022431

Комплект:2

Примечание:

№ на схеме:12

Наименование:Steering arm assy

Каталожный номер:132751

Комплект:2

Примечание:

№ на схеме:13

Наименование:Ball joint

Каталожный номер:350400

Комплект:1*

Примечание:Кол-во только для рычаг рулевого управления в сборе

№ на схеме:14

Наименование:Nut M24x1.5

Каталожный номер:070787

Комплект:1*

Примечание:Кол-во только для рычаг рулевого управления в сборе

№ на схеме:15

Наименование:Tie rod

Каталожный номер:351144

Комплект:1*

Примечание:Кол-во только для рычаг рулевого управления в сборе

№ на схеме:16

Наименование:Shaft

Каталожный номер:132783

Комплект:2

Примечание:

№ на схеме:17

Наименование:Ring nut M32x2

Каталожный номер:126532

Комплект:2

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:126534

Комплект:2

Примечание:

№ на схеме:19

Наименование:Shim 29x20.5x1

Каталожный номер:126533

Комплект:-

Примечание:

№ на схеме:20

Наименование:Bolt M12x45 (Self lock.)

Каталожный номер:128534

Комплект:4

Примечание:

№ на схеме:21

Наименование:Oil seal kit

Каталожный номер:049220

Комплект:1

Примечание:

№ на схеме:22

Наименование:Cylinder head

Каталожный номер:049221

Комплект:1

Примечание:

№ на схеме:23

Наименование:Steering cylinder

Каталожный номер:132735

Комплект:1

Примечание:

№ на схеме:24

Наименование:Rod

Каталожный номер:049223

Комплект:1

Примечание:
