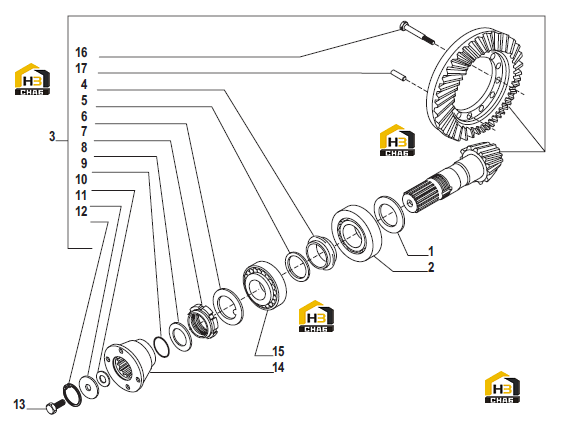

Шестерня с конической зубчатой передачей (гипоидная пара)

← Полуось и ступица колеса Дифференциал →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Shim 4.00 mm.

Каталожный номер:113349

Комплект:-

Примечание:

№ на схеме:1

Наименование:Shim 3.90 mm.

Каталожный номер:113348

Комплект:-

Примечание:

№ на схеме:1

Наименование:Shim 3.80 mm.

Каталожный номер:113347

Комплект:-

Примечание:

№ на схеме:1

Наименование:Shim 3.70 mm.

Каталожный номер:113346

Комплект:-

Примечание:

№ на схеме:1

Наименование:Shim 3.60 mm.

Каталожный номер:121048

Комплект:-

Примечание:

№ на схеме:1

Наименование:Shim 3.50 mm.

Каталожный номер:121047

Комплект:-

Примечание:

№ на схеме:1

Наименование:Shim 3.40 mm.

Каталожный номер:121046

Комплект:-

Примечание:

№ на схеме:1

Наименование:Shim 3.30 mm.

Каталожный номер:121045

Комплект:-

Примечание:

№ на схеме:1

Наименование:Shim 3.20 mm.

Каталожный номер:121044

Комплект:-

Примечание:

№ на схеме:1

Наименование:Shim 3.10 mm.

Каталожный номер:121043

Комплект:-

Примечание:

№ на схеме:2

Наименование:Bearing

Каталожный номер:027396

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bevel gear/pinion set

Каталожный номер:065943

Комплект:1

Примечание:

№ на схеме:4

Наименование:Collapsible spacer

Каталожный номер:125808

Комплект:1

Примечание:065943 (ремкомплект 2)

№ на схеме:5

Наименование:Collapsible washer

Каталожный номер:125831

Комплект:1

Примечание:065943 (ремкомплект 2)

№ на схеме:6

Наименование:Lockwasher

Каталожный номер:125545

Комплект:1

Примечание:065943 (ремкомплект 2)

№ на схеме:7

Наименование:Ring nut M45x1.5

Каталожный номер:117140

Комплект:1

Примечание:065943 (ремкомплект 2)

№ на схеме:8

Наименование:Washer

Каталожный номер:125232

Комплект:1

Примечание:065943 (ремкомплект 2)

№ на схеме:9

Наименование:O-ring

Каталожный номер:028502

Комплект:1

Примечание:065943 (ремкомплект 2)

№ на схеме:10

Наименование:Shim 0.20 mm.

Каталожный номер:123917

Комплект:-

Примечание:065943 (ремкомплект 2)

№ на схеме:10

Наименование:Shim 0.10 mm.

Каталожный номер:123916

Комплект:-

Примечание:065943 (ремкомплект 2)

№ на схеме:10

Наименование:Shim 0.05 mm.

Каталожный номер:123915

Комплект:-

Примечание:065943 (ремкомплект 2)

№ на схеме:11

Наименование:Washer

Каталожный номер:123921

Комплект:1

Примечание:065943 (ремкомплект 2)

№ на схеме:12

Наименование:Snap ring D.45

Каталожный номер:024886

Комплект:1

Примечание:065943 (ремкомплект 2)

№ на схеме:13

Наименование:Screw M12x25 (self lock.)

Каталожный номер:123918

Комплект:1

Примечание:

№ на схеме:14

Наименование:Flange

Каталожный номер:134614

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bearing

Каталожный номер:027351

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bolt M14x100

Каталожный номер:125064

Комплект:10

Примечание:065943 (ремкомплект 2)

№ на схеме:17

Наименование:Pin D14x40

Каталожный номер:125065

Комплект:2

Примечание:065943 (ремкомплект 2)
