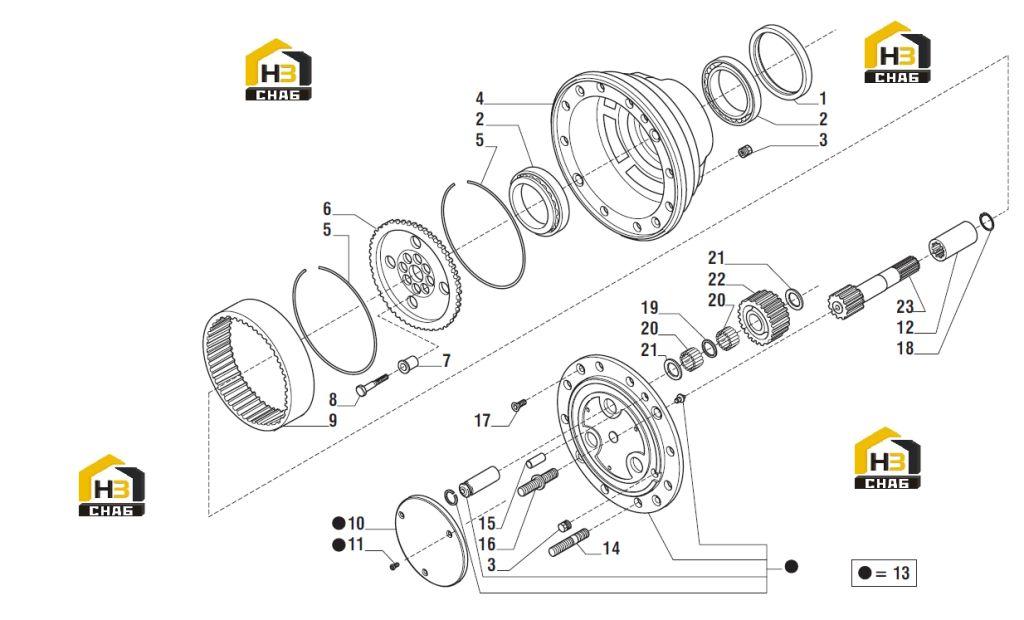

Ступица колеса

← Управление тормозом Комплекты →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cassette seal 150x176x16

Каталожный номер:047705

Комплект:2

Примечание:

№ на схеме:2

Наименование:Bearing

Каталожный номер:118370

Комплект:4

Примечание:

№ на схеме:3

Наименование:Plug M22x1.5

Каталожный номер:092270

Комплект:4

Примечание:

№ на схеме:4

Наименование:Wheel hub

Каталожный номер:123733

Комплект:2

Примечание:

№ на схеме:5

Наименование:Ring

Каталожный номер:117107

Комплект:4

Примечание:

№ на схеме:6

Наименование:Wheel carrier

Каталожный номер:138682

Комплект:2

Примечание:

№ на схеме:7

Наименование:Centering bush D.20

Каталожный номер:125190

Комплект:16

Примечание:

№ на схеме:8

Наименование:Bolt M14x65 (Self lock.)

Каталожный номер:119906

Комплект:16

Примечание:

№ на схеме:9

Наименование:Crown gear. Z=75

Каталожный номер:117181

Комплект:2

Примечание:

№ на схеме:10

Наименование:Cover

Каталожный номер:138133

Комплект:1*

Примечание:066525

№ на схеме:11

Наименование:Screw M8x20

Каталожный номер:021391

Комплект:3*

Примечание:066525

№ на схеме:12

Наименование:Bush

Каталожный номер:131299

Комплект:2

Примечание:

№ на схеме:13

Наименование:Planetary carrier assy

Каталожный номер:066525

Комплект:2

Примечание:

№ на схеме:14

Наименование:Stud

Каталожный номер:119907

Комплект:16

Примечание:

№ на схеме:15

Наименование:Pin D18x36

Каталожный номер:115640

Комплект:2

Примечание:

№ на схеме:16

Наименование:Stud (with collar)

Каталожный номер:121123

Комплект:4

Примечание:

№ на схеме:17

Наименование:Bolt M12x30

Каталожный номер:020510

Комплект:4

Примечание:

№ на схеме:18

Наименование:Snap ring D.36

Каталожный номер:024877

Комплект:2

Примечание:

№ на схеме:19

Наименование:Thrust washer

Каталожный номер:137312

Комплект:6

Примечание:

№ на схеме:20

Наименование:Needle bearing(by tens)

Каталожный номер:028371

Комплект:36

Примечание:

№ на схеме:21

Наименование:Thrust washer

Каталожный номер:028087

Комплект:12

Примечание:

№ на схеме:22

Наименование:Planetary gear. Z=28

Каталожный номер:138135

Комплект:6

Примечание:

№ на схеме:23

Наименование:Half shaft

Каталожный номер:137983

Комплект:2

Примечание:
