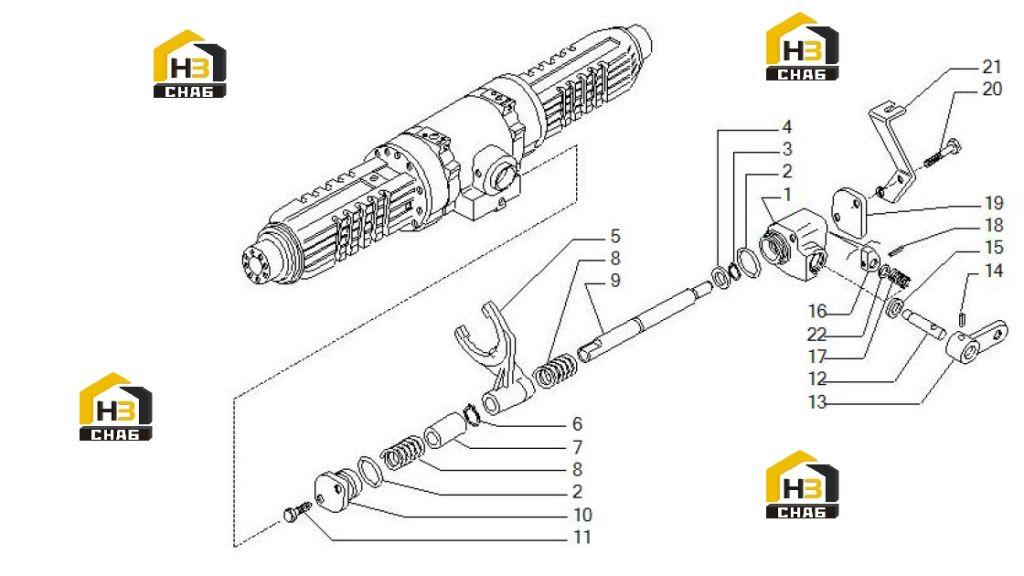

Система блокировки дифференциала

← Дифференциал Тормоза →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SUPPORT

Каталожный номер:136123

Комплект:1

Примечание:

№ на схеме:2

Наименование:O.ring

Каталожный номер:28557

Комплект:2

Примечание:

№ на схеме:3

Наименование:Snap ring D.14

Каталожный номер:24768

Комплект:1

Примечание:

№ на схеме:4

Наименование:RONDELLA 30X15X5

Каталожный номер:129043

Комплект:1

Примечание:

№ на схеме:5

Наименование:FORK

Каталожный номер:136124

Комплект:1

Примечание:

№ на схеме:6

Наименование:Snap ring 20x1.75

Каталожный номер:24776

Комплект:1

Примечание:

№ на схеме:7

Наименование:SPACER 30X21X50.5

Каталожный номер:129032

Комплект:1

Примечание:

№ на схеме:8

Наименование:COMPRESSION SPRING 60.5X29.5X3.5

Каталожный номер:125756

Комплект:2

Примечание:

№ на схеме:9

Наименование:CONTROL PIN

Каталожный номер:129040

Комплект:1

Примечание:

№ на схеме:10

Наименование:COVER (19112)

Каталожный номер:126143

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bolt M8x30

Каталожный номер:20793

Комплект:2

Примечание:

№ на схеме:12

Наименование:CONTROL PIN

Каталожный номер:129045

Комплект:1

Примечание:

№ на схеме:13

Наименование:LEVER

Каталожный номер:138280

Комплект:1

Примечание:

№ на схеме:14

Наименование:Pin D.6x36

Каталожный номер:24441

Комплект:1

Примечание:

№ на схеме:15

Наименование:Oil seal

Каталожный номер:25176

Комплект:1

Примечание:

№ на схеме:16

Наименование:CAM

Каталожный номер:129046

Комплект:1

Примечание:

№ на схеме:17

Наименование:COMPRESSION SPRING 2-26-27

Каталожный номер:118067

Комплект:1

Примечание:

№ на схеме:18

Наименование:Pin D6x20

Каталожный номер:24462

Комплект:1

Примечание:

№ на схеме:19

Наименование:COVER

Каталожный номер:129031

Комплект:1

Примечание:

№ на схеме:20

Наименование:Screw M8x70

Каталожный номер:20805

Комплект:2

Примечание:

№ на схеме:21

Наименование:SUPPORT

Каталожный номер:136125

Комплект:1

Примечание:

№ на схеме:22

Наименование:Washer D.14

Каталожный номер:23075

Комплект:1

Примечание:
