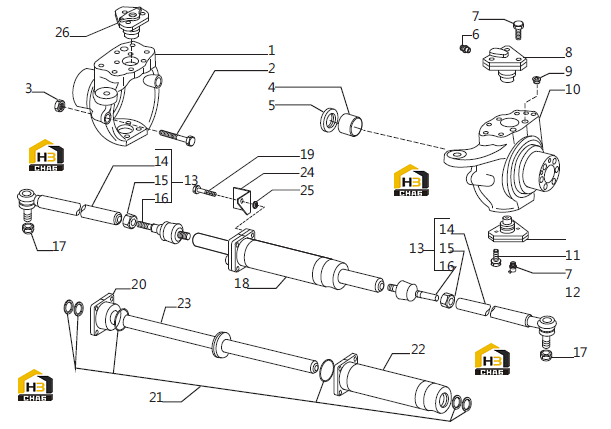

Кулак поворотный и рулевой цилиндр

← Корпус моста Шестерня с конической зубчатой передачей (гипоидная пара) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pivot (gauche)

Каталожный номер:145026

Комплект:1

Примечание:

№ на схеме:2

Наименование:Vis M6x100

Каталожный номер:124748

Комплект:2

Примечание:

№ на схеме:3

Наименование:Ecrou M.16

Каталожный номер:022129

Комплект:2

Примечание:

№ на схеме:4

Наименование:Bague

Каталожный номер:125161

Комплект:2

Примечание:

№ на схеме:5

Наименование:Joint combine

Каталожный номер:140224

Комплект:2

Примечание:

№ на схеме:6

Наименование:Graisseur M6x1

Каталожный номер:024210

Комплект:2

Примечание:

№ на схеме:7

Наименование:Vis M14x2x35 (Autobl.)

Каталожный номер:126922

Комплект:12

Примечание:

№ на схеме:8

Наименование:Axe de pivot

Каталожный номер:133084

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bouchon D.14,5

Каталожный номер:030755

Комплект:8

Примечание:

№ на схеме:10

Наименование:Pivot (droite)

Каталожный номер:145025

Комплект:1

Примечание:

№ на схеме:11

Наименование:Axe de pivot

Каталожный номер:128881

Комплект:2

Примечание:

№ на схеме:12

Наименование:Graisseur 45

Каталожный номер:024211

Комплект:2

Примечание:

№ на схеме:13

Наименование:Embout

Каталожный номер:123153

Комплект:2

Примечание:

№ на схеме:14

Наименование:Tirant

Каталожный номер:049013

Комплект:2

Примечание:

№ на схеме:15

Наименование:Ecrou M24x1,5

Каталожный номер:070787

Комплект:2

Примечание:

№ на схеме:16

Наименование:Joint

Каталожный номер:048976

Комплект:2

Примечание:

№ на схеме:17

Наименование:Ecrou M20x1,5 (Autobl.)

Каталожный номер:022431

Комплект:2

Примечание:

№ на схеме:18

Наименование:Verin de direction

Каталожный номер:133581

Комплект:1

Примечание:

№ на схеме:19

Наименование:Vis M12x45 (Autobl.)

Каталожный номер:128534

Комплект:4

Примечание:

№ на схеме:20

Наименование:Culasse de cylindre

Каталожный номер:049211

Комплект:1

Примечание:

№ на схеме:21

Наименование:Collection joints

Каталожный номер:049210

Комплект:1

Примечание:

№ на схеме:22

Наименование:Cylindre de verin

Каталожный номер:049212

Комплект:1

Примечание:

№ на схеме:23

Наименование:Tige de verin

Каталожный номер:049213

Комплект:1

Примечание:

№ на схеме:24

Наименование:Etrier

Каталожный номер:139965

Комплект:1

Примечание:

№ на схеме:25

Наименование:Rondelle

Каталожный номер:023113

Комплект:1

Примечание:

№ на схеме:26

Наименование:Смотрите раздел 7 - "потенциометр"

Каталожный номер:-

Комплект:

Примечание:
