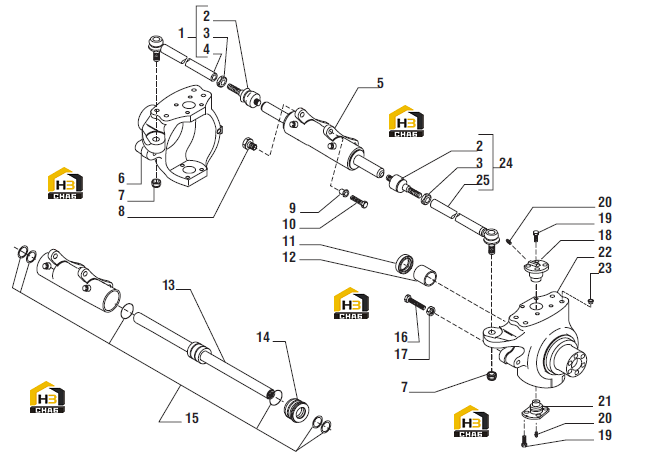

Кулак поворотный и рулевой цилиндр

← Корпус моста (часть ii) Шестерня с конической зубчатой передачей (гипоидная пара) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Steering arm assy

Каталожный номер:136159

Комплект:1

Примечание:

№ на схеме:2

Наименование:Ball joint

Каталожный номер:351504

Комплект:2

Примечание:136159/139160 (входит в комплект цилиндра)

№ на схеме:3

Наименование:Nut M24x1.5

Каталожный номер:070787

Комплект:2

Примечание:136159/139160 (входит в комплект цилиндра)

№ на схеме:4

Наименование:Tie rod

Каталожный номер:351974

Комплект:1

Примечание:136159 (входит в комплект цилиндра)

№ на схеме:5

Наименование:Steering cylinder

Каталожный номер:139200

Комплект:1

Примечание:

№ на схеме:6

Наименование:LH Swivel housing

Каталожный номер:145039

Комплект:1

Примечание:

№ на схеме:7

Наименование:Nut M24x1.5

Каталожный номер:022446

Комплект:2

Примечание:

№ на схеме:8

Наименование:Bolt M22x55

Каталожный номер:135573

Комплект:2

Примечание:

№ на схеме:9

Наименование:Bush

Каталожный номер:137717

Комплект:2

Примечание:

№ на схеме:10

Наименование:Bolt M14x65

Каталожный номер:119906

Комплект:2

Примечание:

№ на схеме:11

Наименование:Seal ring

Каталожный номер:140224

Комплект:2

Примечание:

№ на схеме:12

Наименование:Bush

Каталожный номер:125161

Комплект:2

Примечание:

№ на схеме:13

Наименование:Rod

Каталожный номер:049058

Комплект:1

Примечание:139200 (входит в комплект)

№ на схеме:14

Наименование:Cylinder head

Каталожный номер:049066

Комплект:1

Примечание:139200 (входит в комплект)

№ на схеме:15

Наименование:Seal kit

Каталожный номер:049065

Комплект:1

Примечание:139200 (входит в комплект)

№ на схеме:16

Наименование:Bolt

Каталожный номер:124748

Комплект:4

Примечание:

№ на схеме:17

Наименование:Nut M16

Каталожный номер:022129

Комплект:4

Примечание:

№ на схеме:18

Наименование:King pin

Каталожный номер:130631

Комплект:2

Примечание:

№ на схеме:19

Наименование:Bolt M16x38

Каталожный номер:126923

Комплект:16

Примечание:

№ на схеме:20

Наименование:Greaser nipple M6x1

Каталожный номер:024210

Комплект:4

Примечание:

№ на схеме:21

Наименование:King pin

Каталожный номер:130632

Комплект:2

Примечание:

№ на схеме:22

Наименование:RH Swivel housing

Каталожный номер:145040

Комплект:1

Примечание:

№ на схеме:23

Наименование:Plug

Каталожный номер:030755

Комплект:8

Примечание:

№ на схеме:24

Наименование:LH Steering arm

Каталожный номер:136160

Комплект:1

Примечание:

№ на схеме:25

Наименование:LH Tie rod

Каталожный номер:351488

Комплект:1

Примечание:136160 (входит в комплект)
