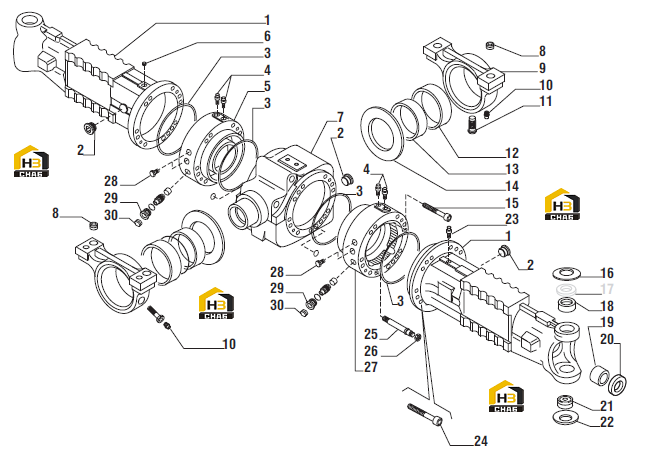

Корпус моста (часть i)

← Ремкомплекты моста 135835 Корпус моста (часть ii) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Beam trumpet

Каталожный номер:145057

Комплект:2

Примечание:

№ на схеме:2

Наименование:Plug M30x2

Каталожный номер:125280

Комплект:3

Примечание:

№ на схеме:3

Наименование:O-ring

Каталожный номер:028562

Комплект:4

Примечание:

№ на схеме:4

Наименование:Breather M10x1

Каталожный номер:116792

Комплект:4

Примечание:

№ на схеме:5

Наименование:Brake cylinder LH

Каталожный номер:139816

Комплект:1

Примечание:

№ на схеме:6

Наименование:Plug M10x1

Каталожный номер:021558

Комплект:1

Примечание:

№ на схеме:7

Наименование:Central body

Каталожный номер:140516

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bush

Каталожный номер:116529

Комплект:4

Примечание:

№ на схеме:9

Наименование:Front support

Каталожный номер:136102

Комплект:1

Примечание:

№ на схеме:10

Наименование:Greaser nipple M8x1

Каталожный номер:024258

Комплект:2

Примечание:

№ на схеме:11

Наименование:Bolt

Каталожный номер:141446

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bush

Каталожный номер:132512

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bush

Каталожный номер:131762

Комплект:1

Примечание:

№ на схеме:14

Наименование:Thrust washer

Каталожный номер:150031

Комплект:1

Примечание:старый номер 131763

№ на схеме:15

Наименование:Bolt M12x110

Каталожный номер:021334

Комплект:2

Примечание:

№ на схеме:16

Наименование:Belleville washer

Каталожный номер:128632

Комплект:2

Примечание:

№ на схеме:17

Наименование:Шайба

Каталожный номер:131276

Комплект:2

Примечание:удалена с моста с серийным номером 814

№ на схеме:18

Наименование:Bush

Каталожный номер:144558

Комплект:2

Примечание:мост с сер. номером 814 - старый номер 123660

№ на схеме:19

Наименование:Bush

Каталожный номер:116962

Комплект:2

Примечание:

№ на схеме:20

Наименование:Oil seal ring

Каталожный номер:126403

Комплект:2

Примечание:

№ на схеме:21

Наименование:Spherical bearing

Каталожный номер:027693

Комплект:2

Примечание:

№ на схеме:22

Наименование:Belleville washer

Каталожный номер:128631

Комплект:2

Примечание:

№ на схеме:23

Наименование:Breather M10x1

Каталожный номер:104988

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bolt

Каталожный номер:021364

Комплект:22

Примечание:

№ на схеме:25

Наименование:Stud M16x2

Каталожный номер:139147

Комплект:2

Примечание:

№ на схеме:26

Наименование:Nut M16x2

Каталожный номер:022128

Комплект:2

Примечание:

№ на схеме:27

Наименование:Brake cylinder RH

Каталожный номер:139815

Комплект:1

Примечание:

№ на схеме:28

Наименование:Plug

Каталожный номер:030740

Комплект:6

Примечание:

№ на схеме:29

Наименование:Screw M22x1.5

Каталожный номер:139922

Комплект:6

Примечание:

№ на схеме:30

Наименование:Plug M16x1.5

Каталожный номер:021567

Комплект:6

Примечание:
