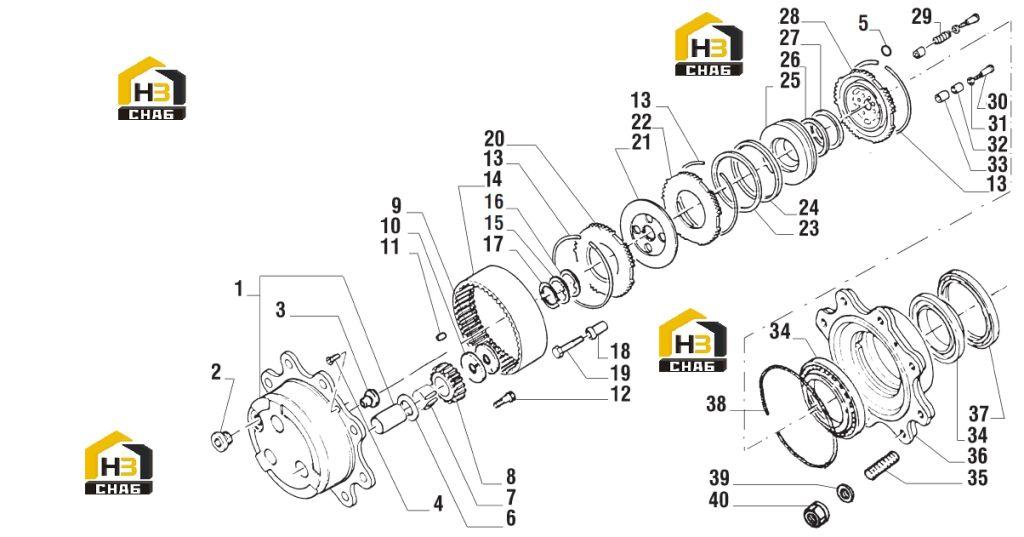

Ступица колеса

← Вал шарнирный Потенциометр →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Planetary carrier

Каталожный номер:066264

Комплект:2

Примечание:

№ на схеме:2

Наименование:Drain plug

Каталожный номер:125280

Комплект:2

Примечание:

№ на схеме:3

Наименование:Pad

Каталожный номер:115682

Комплект:2

Примечание:

№ на схеме:4

Наименование:Screw M8x20

Каталожный номер:020490

Комплект:4

Примечание:

№ на схеме:5

Наименование:O.ring 2031

Каталожный номер:028526

Комплект:4

Примечание:

№ на схеме:6

Наименование:Thrust washer

Каталожный номер:128731

Комплект:6

Примечание:

№ на схеме:7

Наименование:Needle bearing

Каталожный номер:028297

Комплект:16,8

Примечание:

№ на схеме:8

Наименование:Planetary gear

Каталожный номер:128714

Комплект:6

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:125134

Комплект:6

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:132319

Комплект:6

Примечание:

№ на схеме:11

Наименование:Pin

Каталожный номер:134350

Комплект:6

Примечание:

№ на схеме:12

Наименование:Bolt

Каталожный номер:125229

Комплект:6

Примечание:

№ на схеме:13

Наименование:Ring

Каталожный номер:125233

Комплект:6

Примечание:

№ на схеме:14

Наименование:Crown gear

Каталожный номер:134235

Комплект:2

Примечание:

№ на схеме:15

Наименование:Ring

Каталожный номер:132779

Комплект:4

Примечание:

№ на схеме:16

Наименование:Ring

Каталожный номер:132780

Комплект:2

Примечание:

№ на схеме:17

Наименование:Snap ring

Каталожный номер:024800

Комплект:2

Примечание:

№ на схеме:18

Наименование:Bush

Каталожный номер:125190

Комплект:14

Примечание:

№ на схеме:18

Наименование:Bush

Каталожный номер:125189

Комплект:2

Примечание:

№ на схеме:19

Наименование:Bolt M14x1,5x65

Каталожный номер:119906

Комплект:16

Примечание:

№ на схеме:20

Наименование:Reaction plate

Каталожный номер:134179

Комплект:2

Примечание:

№ на схеме:21

Наименование:Brake disk

Каталожный номер:134181

Комплект:2

Примечание:

№ на схеме:22

Наименование:Reaction plate

Каталожный номер:134180

Комплект:2

Примечание:

№ на схеме:23

Наименование:Antiextrusion ring

Каталожный номер:124006

Комплект:2

Примечание:

№ на схеме:24

Наименование:Quadring

Каталожный номер:121271

Комплект:2

Примечание:

№ на схеме:25

Наименование:Brake piston

Каталожный номер:124004

Комплект:2

Примечание:

№ на схеме:26

Наименование:Antiextrusion ring

Каталожный номер:124005

Комплект:2

Примечание:

№ на схеме:27

Наименование:Quadring

Каталожный номер:123972

Комплект:2

Примечание:

№ на схеме:28

Наименование:Wheel carrier L.H.

Каталожный номер:134178

Комплект:1

Примечание:

№ на схеме:28

Наименование:Wheel carrier R.H.

Каталожный номер:134677

Комплект:1

Примечание:

№ на схеме:29

Наименование:Spring

Каталожный номер:126297

Комплект:6

Примечание:

№ на схеме:30

Наименование:Screw M6x30

Каталожный номер:020754

Комплект:12

Примечание:

№ на схеме:31

Наименование:Washer

Каталожный номер:126292

Комплект:12

Примечание:

№ на схеме:32

Наименование:Bushing

Каталожный номер:126696

Комплект:12

Примечание:

№ на схеме:33

Наименование:Split pin

Каталожный номер:123622

Комплект:6

Примечание:

№ на схеме:34

Наименование:Bearing

Каталожный номер:118370

Комплект:4

Примечание:

№ на схеме:35

Наименование:Stud

Каталожный номер:116957

Комплект:20

Примечание:

№ на схеме:36

Наименование:Wheel hub

Каталожный номер:134230

Комплект:2

Примечание:

№ на схеме:37

Наименование:Cassette seal

Каталожный номер:047705

Комплект:2

Примечание:

№ на схеме:38

Наименование:O. ring

Каталожный номер:028642

Комплект:2

Примечание:

№ на схеме:39

Наименование:Washer

Каталожный номер:119504

Комплект:20

Примечание:

№ на схеме:40

Наименование:Nut

Каталожный номер:119503

Комплект:20

Примечание:
