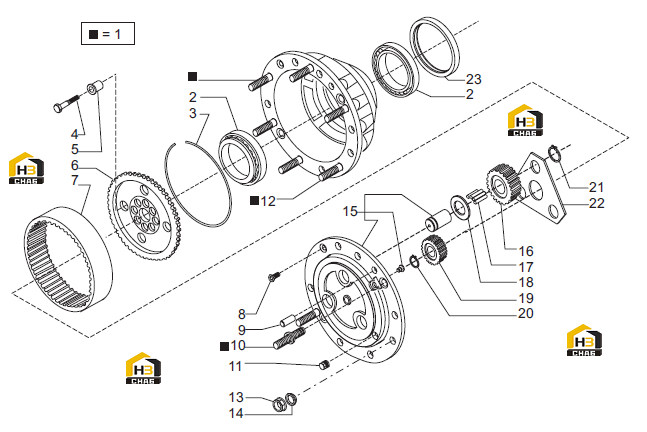

Ступица колеса и бортовой редуктор

← Вал шарнирный двойной Ремкомплекты моста 134217 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Wheel hub kit

Каталожный номер:066982

Комплект:2

Примечание:

№ на схеме:2

Наименование:Bearing

Каталожный номер:118370

Комплект:4

Примечание:

№ на схеме:3

Наименование:Lockring

Каталожный номер:125555

Комплект:2

Примечание:

№ на схеме:4

Наименование:Bolt M14x65

Каталожный номер:119906

Комплект:16

Примечание:

№ на схеме:5

Наименование:Bush

Каталожный номер:125190

Комплект:16

Примечание:

№ на схеме:6

Наименование:Wheel carrier

Каталожный номер:138722

Комплект:2

Примечание:

№ на схеме:7

Наименование:Crown gear Z=75

Каталожный номер:125549

Комплект:2

Примечание:

№ на схеме:8

Наименование:Bolt M12x30

Каталожный номер:020510

Комплект:4

Примечание:

№ на схеме:9

Наименование:Pin D18x36

Каталожный номер:115640

Комплект:4

Примечание:

№ на схеме:10

Наименование:Stud

Каталожный номер:120853

Комплект:4

Примечание:066982 (ремкомплект 3)

№ на схеме:11

Наименование:Plug M22x1.5

Каталожный номер:092270

Комплект:2

Примечание:

№ на схеме:12

Наименование:Stud

Каталожный номер:106199

Комплект:12

Примечание:066982 (ремкомплект 3)

№ на схеме:13

Наименование:Nut

Каталожный номер:115812

Комплект:16

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:119505

Комплект:16

Примечание:

№ на схеме:15

Наименование:Planetary carrier assy

Каталожный номер:065417

Комплект:2

Примечание:

№ на схеме:16

Наименование:Gear Z=29

Каталожный номер:115644

Комплект:6

Примечание:

№ на схеме:17

Наименование:Bearing needles (by tens)

Каталожный номер:028284

Комплект:18

Примечание:

№ на схеме:18

Наименование:Thrust washer

Каталожный номер:115634

Комплект:6

Примечание:

№ на схеме:19

Наименование:Gear Z=15

Каталожный номер:115643

Комплект:2

Примечание:

№ на схеме:20

Наименование:Snap ring

Каталожный номер:024784

Комплект:2

Примечание:

№ на схеме:21

Наименование:Snap ring

Каталожный номер:024789

Комплект:6

Примечание:

№ на схеме:22

Наименование:Thrust washer

Каталожный номер:116458

Комплект:2

Примечание:

№ на схеме:23

Наименование:Oil seal ring

Каталожный номер:047702

Комплект:2

Примечание:
