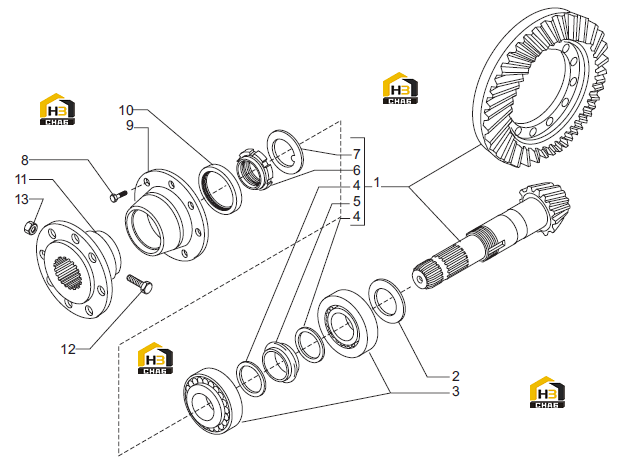

Шестерня с конической зубчатой передачей (гипоидная пара)

← Кулак поворотный и рулевой цилиндр Дифференциал →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bevel gear set Z=10/32

Каталожный номер:065675

Комплект:1

Примечание:

№ на схеме:2

Наименование:Shim 3.4 mm.

Каталожный номер:132274

Комплект:-

Примечание:

№ на схеме:2

Наименование:Shim 3.3 mm.

Каталожный номер:132273

Комплект:-

Примечание:

№ на схеме:2

Наименование:Shim 3.2 mm.

Каталожный номер:132272

Комплект:-

Примечание:

№ на схеме:2

Наименование:Shim 3.1 mm.

Каталожный номер:132271

Комплект:-

Примечание:

№ на схеме:2

Наименование:Shim 3.0 mm.

Каталожный номер:132270

Комплект:-

Примечание:

№ на схеме:2

Наименование:Shim 2.9 mm.

Каталожный номер:132269

Комплект:-

Примечание:

№ на схеме:2

Наименование:Shim 2.8 mm.

Каталожный номер:132268

Комплект:-

Примечание:

№ на схеме:2

Наименование:Shim 2.7 mm.

Каталожный номер:132267

Комплект:-

Примечание:

№ на схеме:2

Наименование:Shim 2.6 mm.

Каталожный номер:132266

Комплект:-

Примечание:

№ на схеме:2

Наименование:Shim 2.5 mm.

Каталожный номер:132265

Комплект:-

Примечание:

№ на схеме:3

Наименование:Bearing

Каталожный номер:027350

Комплект:2

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:125829

Комплект:2

Примечание:065675 (ремкомплект 1)

№ на схеме:5

Наименование:Collapsible spacer

Каталожный номер:125806

Комплект:1

Примечание:065675 (ремкомплект 1)

№ на схеме:6

Наименование:Ring nut M40x1.5

Каталожный номер:115054

Комплект:1

Примечание:065675 (ремкомплект 1)

№ на схеме:7

Наименование:Lockwasher

Каталожный номер:113717

Комплект:1

Примечание:065675 (ремкомплект 1)

№ на схеме:8

Наименование:Bolt M6x16

Каталожный номер:020746

Комплект:6

Примечание:

№ на схеме:9

Наименование:Cover

Каталожный номер:136868

Комплект:1

Примечание:

№ на схеме:10

Наименование:Oil seal ring

Каталожный номер:134363

Комплект:1

Примечание:

№ на схеме:11

Наименование:Flange

Каталожный номер:117362

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt M10x60

Каталожный номер:021105

Комплект:2

Примечание:

№ на схеме:13

Наименование:Nut M10x1.25

Каталожный номер:022411

Комплект:2

Примечание:
