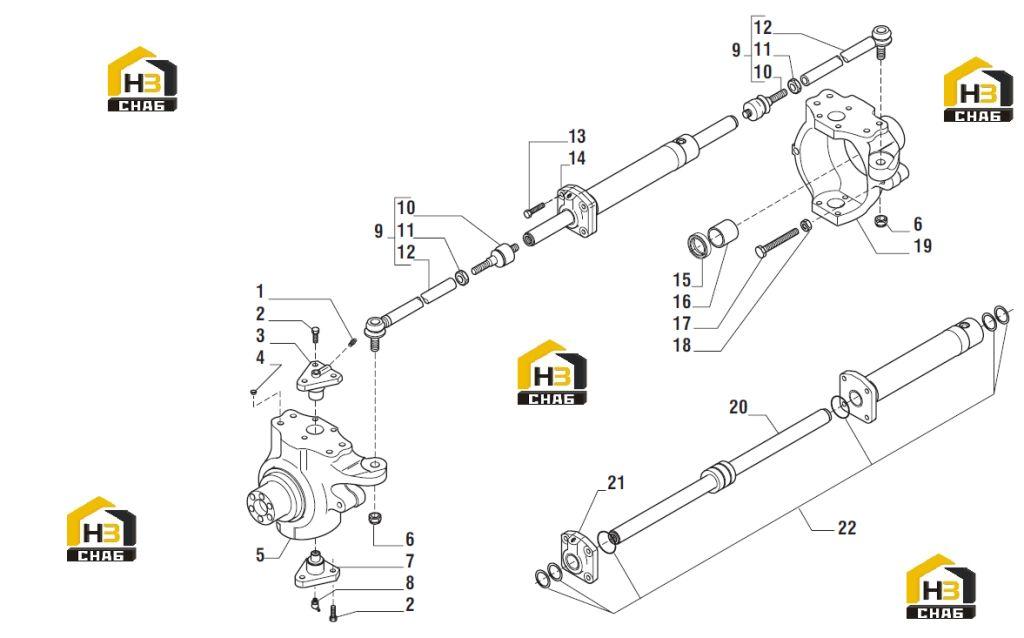

Корпуса и рулевая рейка

← Корпус моста Главная передача →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Oiler M6x1

Каталожный номер:024210

Комплект:2

Примечание:

№ на схеме:2

Наименование:Screw M14x35

Каталожный номер:126922

Комплект:12

Примечание:

№ на схеме:3

Наименование:Pivot axis

Каталожный номер:133084

Комплект:2

Примечание:

№ на схеме:4

Наименование:Cap D14.5

Каталожный номер:030755

Комплект:8

Примечание:

№ на схеме:5

Наименование:Pivot (left)

Каталожный номер:133683

Комплект:1

Примечание:

№ на схеме:6

Наименование:Nut M20x1.5

Каталожный номер:022431

Комплект:2

Примечание:

№ на схеме:7

Наименование:Pivot axis

Каталожный номер:128881

Комплект:2

Примечание:

№ на схеме:8

Наименование:Oiler M6x1 45°

Каталожный номер:024211

Комплект:2

Примечание:

№ на схеме:9

Наименование:Steering rod

Каталожный номер:138648

Комплект:2

Примечание:from s/n 6983 for 133583

№ на схеме:10

Наименование:Ball joint

Каталожный номер:049013

Комплект:2

Примечание:

№ на схеме:11

Наименование:Nut

Каталожный номер:070787

Комплект:2

Примечание:

№ на схеме:12

Наименование:Draw

Каталожный номер:351696

Комплект:2

Примечание:was 048976

№ на схеме:13

Наименование:Screw M12x45

Каталожный номер:128534

Комплект:4

Примечание:

№ на схеме:14

Наименование:Steering gear

Каталожный номер:133581

Комплект:1

Примечание:

№ на схеме:15

Наименование:Combined joint

Каталожный номер:144485

Комплект:2

Примечание:was 123208

№ на схеме:16

Наименование:Ringed

Каталожный номер:125390

Комплект:2

Примечание:

№ на схеме:17

Наименование:Screw M16x100

Каталожный номер:124748

Комплект:2

Примечание:

№ на схеме:18

Наименование:Nut M16

Каталожный номер:022129

Комплект:2

Примечание:

№ на схеме:19

Наименование:Pivot (right)

Каталожный номер:145012

Комплект:1

Примечание:was 133684

№ на схеме:20

Наименование:Stem

Каталожный номер:049213

Комплект:1

Примечание:

№ на схеме:21

Наименование:Cylinder head

Каталожный номер:049211

Комплект:1

Примечание:

№ на схеме:22

Наименование:Seal collection

Каталожный номер:049210

Комплект:1

Примечание:
