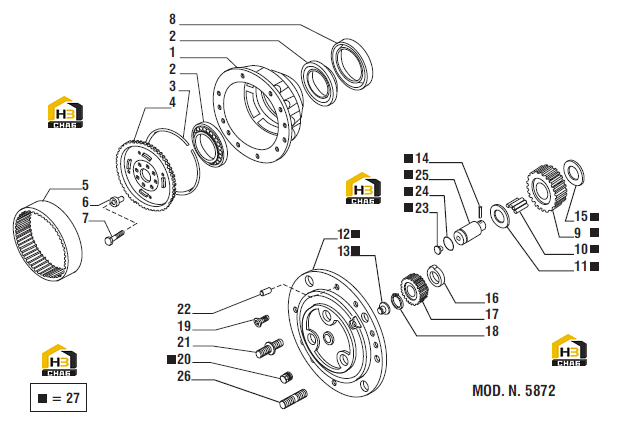

Ступица и планетарный редуктор mod. n. 5872

← Вал ведущий Корпус моста mod. n. 4941 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Wheel hub

Каталожный номер:118376

Комплект:2

Примечание:

№ на схеме:2

Наименование:Bearing

Каталожный номер:118370

Комплект:4

Примечание:

№ на схеме:3

Наименование:Ring

Каталожный номер:125555

Комплект:2

Примечание:

№ на схеме:4

Наименование:Wheel carrier

Каталожный номер:125550

Комплект:2

Примечание:

№ на схеме:5

Наименование:Crown gear Z=75

Каталожный номер:125549

Комплект:2

Примечание:

№ на схеме:6

Наименование:Centering bush D.20 mm.

Каталожный номер:125190

Комплект:10

Примечание:

№ на схеме:6

Наименование:Centering bush D.24 mm.

Каталожный номер:125189

Комплект:2

Примечание:

№ на схеме:7

Наименование:Bolt M14x1.5x65 (Autobl.)

Каталожный номер:119906

Комплект:12

Примечание:

№ на схеме:8

Наименование:Cassette seal 150x176x16

Каталожный номер:126390

Комплект:2

Примечание:

№ на схеме:9

Наименование:Planetary gear Z=29

Каталожный номер:120836

Комплект:6

Примечание:

№ на схеме:10

Наименование:Needle bearing (by tens)

Каталожный номер:028294

Комплект:18

Примечание:

№ на схеме:11

Наименование:Washer 55x34.6x1.5

Каталожный номер:115634

Комплект:6

Примечание:

№ на схеме:12

Наименование:Planetary carrier

Каталожный номер:124978

Комплект:2

Примечание:

№ на схеме:13

Наименование:Thrust pin

Каталожный номер:115682

Комплект:2

Примечание:

№ на схеме:14

Наименование:Pin D.4x38

Каталожный номер:129218

Комплект:6

Примечание:

№ на схеме:15

Наименование:Thrust washer 55x23x1.5

Каталожный номер:120838

Комплект:6

Примечание:

№ на схеме:16

Наименование:Spacer

Каталожный номер:127592

Комплект:2

Примечание:

№ на схеме:17

Наименование:Sun gear Z=15

Каталожный номер:115643

Комплект:2

Примечание:

№ на схеме:18

Наименование:Lockring D.29

Каталожный номер:024784

Комплект:2

Примечание:

№ на схеме:19

Наименование:Screw M12x30

Каталожный номер:020510

Комплект:4

Примечание:

№ на схеме:20

Наименование:Plug M22x1.5

Каталожный номер:092270

Комплект:2

Примечание:

№ на схеме:21

Наименование:Stud (with collar)

Каталожный номер:126709

Комплект:4

Примечание:

№ на схеме:22

Наименование:Pin D.18x36

Каталожный номер:115640

Комплект:4

Примечание:

№ на схеме:23

Наименование:Plug M8x13

Каталожный номер:030059

Комплект:6

Примечание:

№ на схеме:24

Наименование:O-ring

Каталожный номер:028189

Комплект:6

Примечание:

№ на схеме:25

Наименование:Shaft

Каталожный номер:120835

Комплект:6

Примечание:

№ на схеме:26

Наименование:Stud

Каталожный номер:126710

Комплект:12

Примечание:

№ на схеме:27

Наименование:Planetary carrier assy

Каталожный номер:065642

Комплект:2

Примечание:
