Ступица колеса и бортовой редуктор

← Вал шарнирный двойной Ремкомплекты моста 132380 →

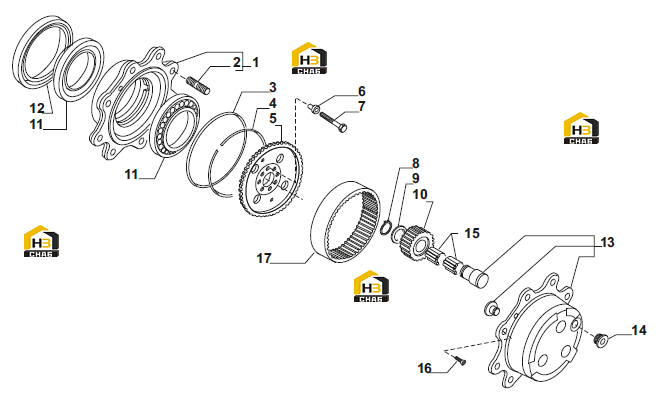

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Wheel hub kit

Каталожный номер:068430

Комплект:2

Примечание:

№ на схеме:2

Наименование:Stud

Каталожный номер:123563

Комплект:16

Примечание:068430 (ремкомплект 7)

№ на схеме:3

Наименование:O.ring

Каталожный номер:028603

Комплект:2

Примечание:

№ на схеме:4

Наименование:Lockring

Каталожный номер:125344

Комплект:2

Примечание:

№ на схеме:5

Наименование:Wheel carrier

Каталожный номер:134298

Комплект:2

Примечание:

№ на схеме:6

Наименование:Centering bush

Каталожный номер:141196

Комплект:16

Примечание:

№ на схеме:7

Наименование:Bolt M10x45

Каталожный номер:140259

Комплект:16

Примечание:

№ на схеме:8

Наименование:Snap ring D.38

Каталожный номер:024793

Комплект:6

Примечание:

№ на схеме:9

Наименование:Thrust washer

Каталожный номер:135366

Комплект:6

Примечание:

№ на схеме:10

Наименование:Gear Z=23

Каталожный номер:135947

Комплект:6

Примечание:

№ на схеме:11

Наименование:Bearing

Каталожный номер:118378

Комплект:4

Примечание:

№ на схеме:12

Наименование:Oil seal ring

Каталожный номер:047702

Комплект:2

Примечание:

№ на схеме:13

Наименование:Planetary carrier assy

Каталожный номер:066285

Комплект:2

Примечание:

№ на схеме:14

Наименование:Plug M30x2

Каталожный номер:125280

Комплект:2

Примечание:

№ на схеме:15

Наименование:Needle bearing (by tens)

Каталожный номер:028370

Комплект:33.6

Примечание:

№ на схеме:16

Наименование:Bolt M8x20

Каталожный номер:020490

Комплект:4

Примечание:

№ на схеме:17

Наименование:Crown gear

Каталожный номер:134299

Комплект:2

Примечание:
