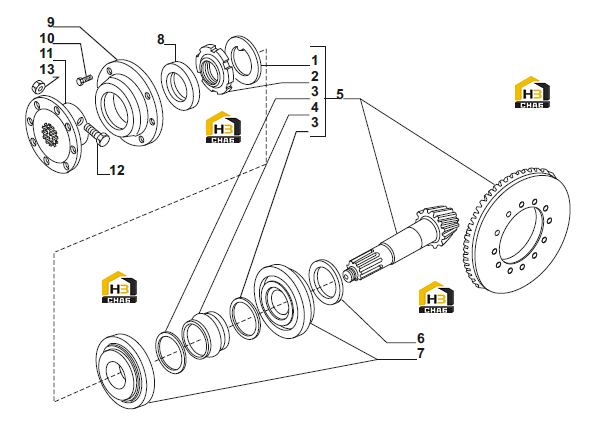

Шестерня с конической зубчатой передачей (гипоидная пара)

← Кулак поворотный и рулевой цилиндр Дифференциал →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Lockwasher

Каталожный номер:113717

Комплект:1

Примечание:

№ на схеме:2

Наименование:Ring nut M40x1.5

Каталожный номер:115054

Комплект:1

Примечание:

№ на схеме:3

Наименование:Washer 50x40.5x2

Каталожный номер:125829

Комплект:2

Примечание:

№ на схеме:4

Наименование:Collapsible spacer

Каталожный номер:125806

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bevel gear/pinion set Z=16/32

Каталожный номер:066303

Комплект:1

Примечание:

№ на схеме:6

Наименование:Shim 2,50 mm.

Каталожный номер:132265

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 2,60 mm.

Каталожный номер:132266

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 2,70 mm.

Каталожный номер:132267

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 2,80 mm.

Каталожный номер:132268

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 2,90 mm.

Каталожный номер:132269

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 3,10 mm.

Каталожный номер:132271

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 3,20 mm.

Каталожный номер:132272

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 3,30 mm.

Каталожный номер:132273

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 3,40 mm.

Каталожный номер:132274

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 3,00 mm.

Каталожный номер:132270

Комплект:-

Примечание:

№ на схеме:7

Наименование:Bearing

Каталожный номер:027350

Комплект:2

Примечание:

№ на схеме:8

Наименование:Oil seal 35x52x16

Каталожный номер:134363

Комплект:1

Примечание:старый номер 116722

№ на схеме:9

Наименование:Flange

Каталожный номер:134212

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bolt M6x25

Каталожный номер:020751

Комплект:6

Примечание:

№ на схеме:11

Наименование:Flange

Каталожный номер:116525

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt M10x60

Каталожный номер:021105

Комплект:2

Примечание:

№ на схеме:13

Наименование:Nut M10x1,25 (Self lock.)

Каталожный номер:022411

Комплект:2

Примечание:
