Ступица колеса и бортовой редуктор

← Вал шарнирный двойной Корпус моста →

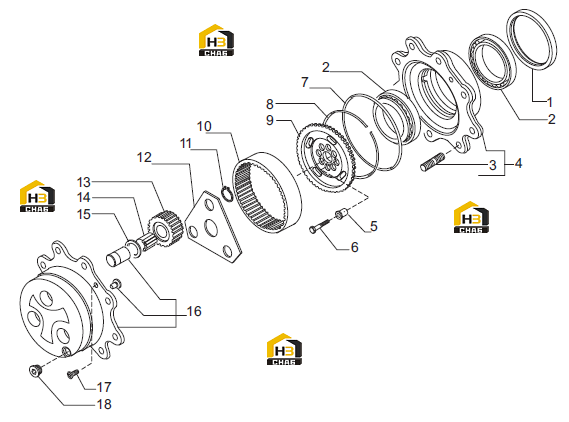

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Oil seal ring

Каталожный номер:047703

Комплект:2

Примечание:

№ на схеме:2

Наименование:Bearing

Каталожный номер:045181

Комплект:4

Примечание:

№ на схеме:3

Наименование:Stud

Каталожный номер:123563

Комплект:16

Примечание:068740 (входит в комплек ступицы)

№ на схеме:4

Наименование:Wheel hub kit

Каталожный номер:068740

Комплект:2

Примечание:

№ на схеме:5

Наименование:Centering bush

Каталожный номер:127994

Комплект:12

Примечание:

№ на схеме:6

Наименование:Bolt M10x45

Каталожный номер:128658

Комплект:12

Примечание:

№ на схеме:7

Наименование:O.ring

Каталожный номер:028668

Комплект:2

Примечание:

№ на схеме:8

Наименование:Lockring

Каталожный номер:125344

Комплект:2

Примечание:

№ на схеме:9

Наименование:Wheel carrier

Каталожный номер:128653

Комплект:2

Примечание:

№ на схеме:10

Наименование:Crown gear Z60

Каталожный номер:125452

Комплект:2

Примечание:

№ на схеме:11

Наименование:Snap ring D.34

Каталожный номер:024789

Комплект:6

Примечание:

№ на схеме:12

Наименование:Thrust washer

Каталожный номер:123318

Комплект:2

Примечание:

№ на схеме:13

Наименование:Gear Z=23

Каталожный номер:125455

Комплект:6

Примечание:

№ на схеме:14

Наименование:Needle bearing (by tens)

Каталожный номер:028299

Комплект:18

Примечание:

№ на схеме:15

Наименование:Thrust washer

Каталожный номер:115634

Комплект:6

Примечание:

№ на схеме:16

Наименование:Planetary carrier assy

Каталожный номер:065587

Комплект:2

Примечание:

№ на схеме:17

Наименование:Bolt M8x20

Каталожный номер:020490

Комплект:4

Примечание:

№ на схеме:18

Наименование:Plug M30x2

Каталожный номер:125280

Комплект:2

Примечание:
