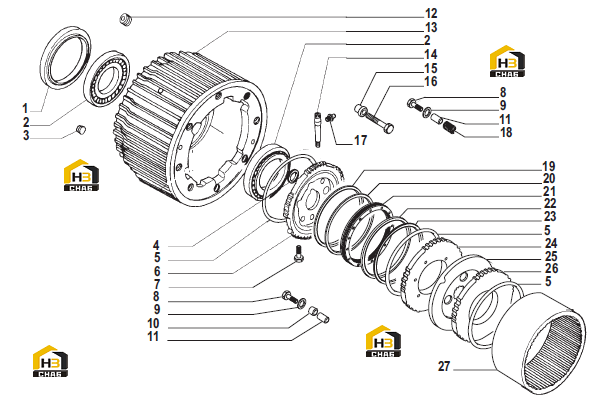

Ступица колеса

← Вал ведущий Редуктор бортовой →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cassette seal

Каталожный номер:047705

Комплект:2

Примечание:

№ на схеме:2

Наименование:Bearing

Каталожный номер:118370

Комплект:4

Примечание:

№ на схеме:3

Наименование:Oil plug

Каталожный номер:125280

Комплект:2

Примечание:

№ на схеме:4

Наименование:O-ring

Каталожный номер:028526

Комплект:2

Примечание:

№ на схеме:5

Наименование:Lockring

Каталожный номер:125555

Комплект:6

Примечание:

№ на схеме:6

Наименование:RH Wheel carrier

Каталожный номер:125222

Комплект:2

Примечание:

№ на схеме:6

Наименование:LH Wheel carrier

Каталожный номер:125221

Комплект:2

Примечание:

№ на схеме:7

Наименование:Screw

Каталожный номер:125728

Комплект:2

Примечание:

№ на схеме:8

Наименование:Bolt M6x30

Каталожный номер:020754

Комплект:12

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:126292

Комплект:12

Примечание:

№ на схеме:10

Наименование:Split pin

Каталожный номер:123622

Комплект:6

Примечание:

№ на схеме:11

Наименование:Bolt

Каталожный номер:126286

Комплект:12

Примечание:

№ на схеме:12

Наименование:Drain plug M22x1,5

Каталожный номер:021565

Комплект:2

Примечание:

№ на схеме:13

Наименование:Wheel hub

Каталожный номер:121794

Комплект:2

Примечание:

№ на схеме:14

Наименование:Breather plug

Каталожный номер:125743

Комплект:2

Примечание:

№ на схеме:15

Наименование:Centering bush

Каталожный номер:125190

Комплект:16

Примечание:

№ на схеме:16

Наименование:Screw M14x1,5x65 (Self lock.)

Каталожный номер:119906

Комплект:16

Примечание:

№ на схеме:17

Наименование:Breather

Каталожный номер:116792

Комплект:2

Примечание:

№ на схеме:18

Наименование:Spring

Каталожный номер:126297

Комплект:6

Примечание:

№ на схеме:19

Наименование:Quadring 168,6x3,5

Каталожный номер:123972

Комплект:2

Примечание:

№ на схеме:20

Наименование:Antiextrusion ring

Каталожный номер:124005

Комплект:2

Примечание:

№ на схеме:21

Наименование:Brake piston

Каталожный номер:124004

Комплект:2

Примечание:

№ на схеме:22

Наименование:Ring

Каталожный номер:121271

Комплект:2

Примечание:

№ на схеме:23

Наименование:Antiextrusion ring

Каталожный номер:124006

Комплект:2

Примечание:

№ на схеме:24

Наименование:Reaction plate

Каталожный номер:125219

Комплект:2

Примечание:

№ на схеме:25

Наименование:Reaction plate

Каталожный номер:121656

Комплект:2

Примечание:

№ на схеме:26

Наименование:Reaction plate

Каталожный номер:123166

Комплект:2

Примечание:

№ на схеме:27

Наименование:Crown gear

Каталожный номер:123150

Комплект:2

Примечание:
