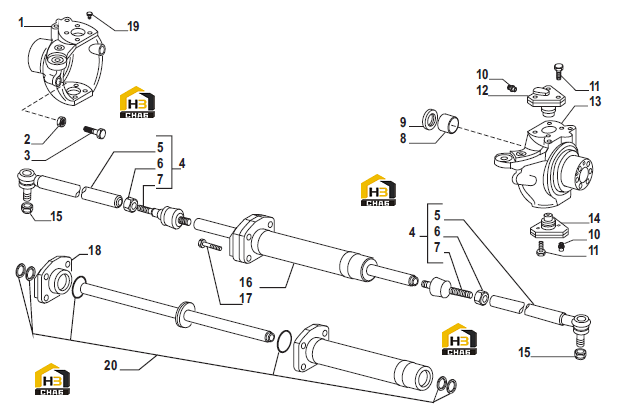

Кулак поворотный и рулевой цилиндр

← Корпус моста Шестерня с конической зубчатой передачей (гипоидная пара) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Swivel housing L.H.

Каталожный номер:125799

Комплект:1

Примечание:

№ на схеме:2

Наименование:Nut M14

Каталожный номер:022131

Комплект:4

Примечание:

№ на схеме:3

Наименование:Bolt M14x60

Каталожный номер:117357

Комплект:4

Примечание:

№ на схеме:4

Наименование:Steering arm assy

Каталожный номер:122599

Комплект:2

Примечание:

№ на схеме:5

Наименование:Steering arm.

Каталожный номер:048987

Комплект:2

Примечание:

№ на схеме:6

Наименование:Nut M24x1,5

Каталожный номер:070787

Комплект:2

Примечание:

№ на схеме:7

Наименование:Ball joint

Каталожный номер:049013

Комплект:2

Примечание:

№ на схеме:8

Наименование:Bush

Каталожный номер:109972

Комплект:2

Примечание:

№ на схеме:9

Наименование:Oil seal 35x52x16

Каталожный номер:116722

Комплект:2

Примечание:

№ на схеме:10

Наименование:Greaser nipple M6x1

Каталожный номер:024210

Комплект:4

Примечание:

№ на схеме:11

Наименование:Bolt 10.9 M14x2x35 (Self lock)

Каталожный номер:126922

Комплект:12

Примечание:

№ на схеме:12

Наименование:King pin

Каталожный номер:128880

Комплект:2

Примечание:

№ на схеме:13

Наименование:Swivel housing R.H.

Каталожный номер:125798

Комплект:1

Примечание:

№ на схеме:14

Наименование:King pin

Каталожный номер:128881

Комплект:2

Примечание:

№ на схеме:15

Наименование:Nut M20x1,5 (Self locking)

Каталожный номер:022431

Комплект:2

Примечание:

№ на схеме:16

Наименование:Steering cylinder

Каталожный номер:122545

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt 10.9 M12x45 (Self locking)

Каталожный номер:128534

Комплект:4

Примечание:

№ на схеме:18

Наименование:Cylinder head

Каталожный номер:049108

Комплект:1

Примечание:

№ на схеме:19

Наименование:Oil plug

Каталожный номер:030740

Комплект:2

Примечание:

№ на схеме:20

Наименование:Oil seal kit

Каталожный номер:049076

Комплект:1

Примечание:
