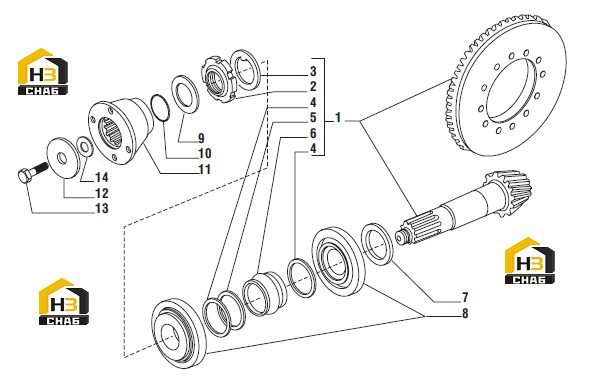

Шестерня с конической зубчатой передачей (гипоидная пара)

← Кулак поворотный - ступица колеса (часть ii) Дифференциал →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Coppia conca Z=13/37

Каталожный номер:065678

Комплект:1

Примечание:

№ на схеме:2

Наименование:Ghiera serraggio

Каталожный номер:117140

Комплект:1

Примечание:065678

№ на схеме:3

Наименование:Rondella

Каталожный номер:125545

Комплект:1

Примечание:065678

№ на схеме:4

Наименование:Rondella

Каталожный номер:125831

Комплект:2

Примечание:065678

№ на схеме:5

Наименование:Rondella

Каталожный номер:126018

Комплект:1

Примечание:065678

№ на схеме:6

Наименование:Distanziale elastico

Каталожный номер:125808

Комплект:1

Примечание:065678

№ на схеме:7

Наименование:Spessore 2,5 mm.

Каталожный номер:134186

Комплект:-

Примечание:

№ на схеме:7

Наименование:Spessore 2,6 mm.

Каталожный номер:134187

Комплект:-

Примечание:

№ на схеме:7

Наименование:Spessore 2,7 mm.

Каталожный номер:132188

Комплект:-

Примечание:

№ на схеме:7

Наименование:Spessore 2,8 mm.

Каталожный номер:132189

Комплект:-

Примечание:

№ на схеме:7

Наименование:Spessore 2,9 mm.

Каталожный номер:132190

Комплект:-

Примечание:

№ на схеме:7

Наименование:Spessore 3,1 mm.

Каталожный номер:132192

Комплект:-

Примечание:

№ на схеме:7

Наименование:Spessore 3,2 mm.

Каталожный номер:132193

Комплект:-

Примечание:

№ на схеме:7

Наименование:Spessore 3,3 mm.

Каталожный номер:132194

Комплект:-

Примечание:

№ на схеме:7

Наименование:Spessore 3,4 mm.

Каталожный номер:132195

Комплект:-

Примечание:

№ на схеме:7

Наименование:Spessore 3,0 mm.

Каталожный номер:138191

Комплект:-

Примечание:

№ на схеме:8

Наименование:Cuscinetto

Каталожный номер:027351

Комплект:2

Примечание:

№ на схеме:9

Наименование:Rondella

Каталожный номер:123430

Комплект:1

Примечание:

№ на схеме:10

Наименование:O-ring

Каталожный номер:028557

Комплект:1

Примечание:

№ на схеме:11

Наименование:Flangia

Каталожный номер:128418

Комплект:1

Примечание:

№ на схеме:12

Наименование:Rondella

Каталожный номер:123921

Комплект:1

Примечание:

№ на схеме:13

Наименование:Vite M12x1,25x25

Каталожный номер:123918

Комплект:1

Примечание:

№ на схеме:14

Наименование:Spessore 0,20 mm.

Каталожный номер:123917

Комплект:-

Примечание:

№ на схеме:14

Наименование:Spessore 0,10 mm.

Каталожный номер:123916

Комплект:-

Примечание:

№ на схеме:14

Наименование:Spessore 0,05 mm.

Каталожный номер:123915

Комплект:-

Примечание:
