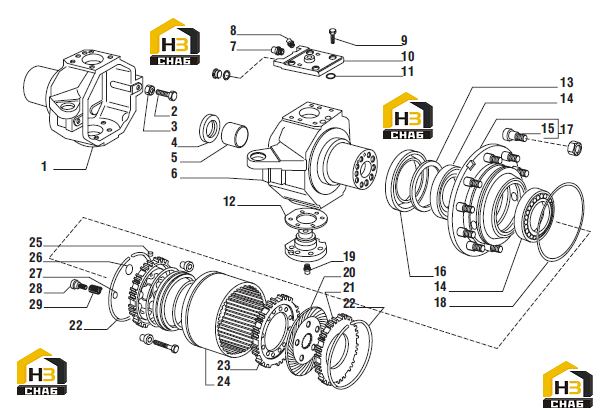

Кулак поворотный - ступица колеса (часть i)

← Корпус моста Кулак поворотный - ступица колеса (часть ii) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Calotta Sx

Каталожный номер:126963

Комплект:1

Примечание:

№ на схеме:2

Наименование:Vite M14x60

Каталожный номер:117357

Комплект:4

Примечание:

№ на схеме:3

Наименование:Dado M.14

Каталожный номер:022131

Комплект:4

Примечание:

№ на схеме:4

Наименование:Tenuta 65x87x15

Каталожный номер:121016

Комплект:2

Примечание:

№ на схеме:5

Наименование:Bussola

Каталожный номер:119908

Комплект:2

Примечание:

№ на схеме:6

Наименование:Calotta Dx.

Каталожный номер:126962

Комплект:1

Примечание:

№ на схеме:7

Наименование:Sfiato

Каталожный номер:125884

Комплект:2

Примечание:

№ на схеме:8

Наименование:Ingrassatore M10x1

Каталожный номер:024260

Комплект:2

Примечание:

№ на схеме:9

Наименование:Vite M14x2x35 (self lock)

Каталожный номер:126922

Комплект:20

Примечание:

№ на схеме:10

Наименование:Perno snodo

Каталожный номер:125780

Комплект:2

Примечание:

№ на схеме:11

Наименование:O-ring

Каталожный номер:028576

Комплект:4

Примечание:

№ на схеме:12

Наименование:Шайба 0,3 мм.

Каталожный номер:122018

Комплект:-

Примечание:

№ на схеме:12

Наименование:Шайба 0,1 мм.

Каталожный номер:122017

Комплект:-

Примечание:

№ на схеме:13

Наименование:Distanziale

Каталожный номер:125878

Комплект:2

Примечание:

№ на схеме:14

Наименование:Cuscinetto

Каталожный номер:119970

Комплект:4

Примечание:

№ на схеме:15

Наименование:Prigioniero M22x1,5

Каталожный номер:125046

Комплект:20

Примечание:065744

№ на схеме:16

Наименование:Tenuta a cassetto

Каталожный номер:047710

Комплект:2

Примечание:

№ на схеме:17

Наименование:Kit mozzo ruota

Каталожный номер:065744

Комплект:2

Примечание:

№ на схеме:18

Наименование:O-ring

Каталожный номер:028579

Комплект:2

Примечание:

№ на схеме:19

Наименование:Ingrassatore M10x1

Каталожный номер:024262

Комплект:2

Примечание:

№ на схеме:20

Наименование:Disco freno

Каталожный номер:125855

Комплект:2

Примечание:

№ на схеме:21

Наименование:Controdisco freno

Каталожный номер:125832

Комплект:2

Примечание:

№ на схеме:22

Наименование:Anello

Каталожный номер:125061

Комплект:4

Примечание:

№ на схеме:23

Наименование:Controdisco freno

Каталожный номер:125849

Комплект:2

Примечание:

№ на схеме:24

Наименование:Corona epicicloidale

Каталожный номер:125856

Комплект:2

Примечание:

№ на схеме:25

Наименование:Vite M6x8

Каталожный номер:021530

Комплект:4

Примечание:

№ на схеме:26

Наименование:O-ring

Каталожный номер:028595

Комплект:2

Примечание:

№ на схеме:27

Наименование:Anello fermo perno

Каталожный номер:1 25883

Комплект:24

Примечание:

№ на схеме:28

Наименование:Perno

Каталожный номер:125882

Комплект:24

Примечание:

№ на схеме:29

Наименование:Molla

Каталожный номер:125881

Комплект:24

Примечание:
