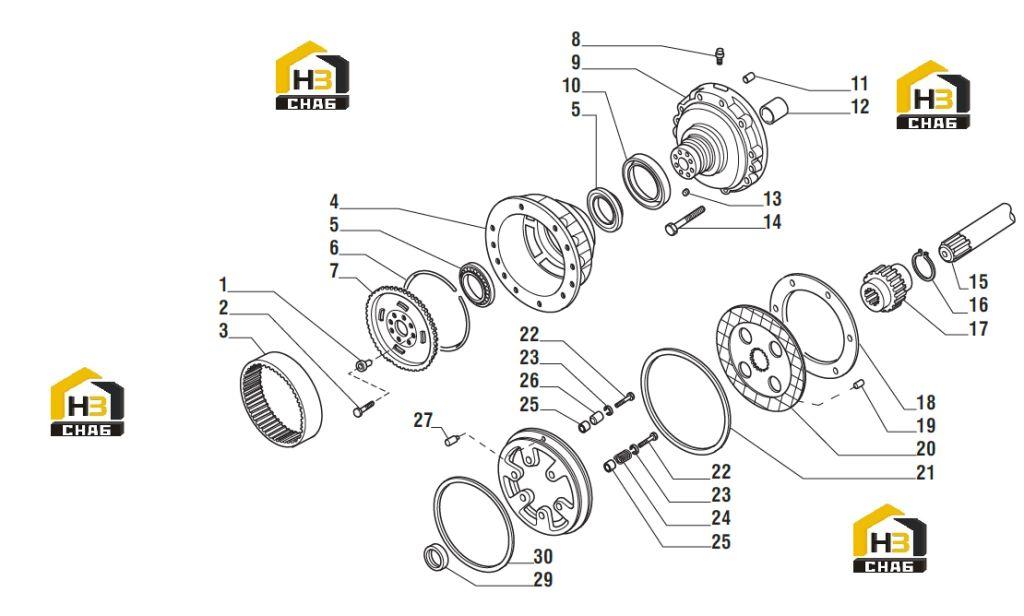

Ступица колеса

← Дифференциал Комплектующие редуктора →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hub centering bushing D. 20

Каталожный номер:125190

Комплект:16

Примечание:

№ на схеме:2

Наименование:Screw M14x 1.5x 65 (Autobl.)

Каталожный номер:119906

Комплект:16

Примечание:

№ на схеме:3

Наименование:Planetary crown

Каталожный номер:125549

Комплект:2

Примечание:

№ на схеме:4

Наименование:Wheel Hub

Каталожный номер:118376

Комплект:2

Примечание:

№ на схеме:5

Наименование:Bearing

Каталожный номер:118370

Комплект:4

Примечание:

№ на схеме:6

Наименование:Stop ring

Каталожный номер:125555

Комплект:2

Примечание:

№ на схеме:7

Наименование:Hub retainer crown

Каталожный номер:138722

Комплект:2

Примечание:

№ на схеме:8

Наименование:Vent M10x

Каталожный номер:116792

Комплект:2

Примечание:

№ на схеме:9

Наименование:Wheel axle

Каталожный номер:138903

Комплект:2

Примечание:

№ на схеме:10

Наименование:Sealing ring 150x176x

Каталожный номер:047705

Комплект:2

Примечание:

№ на схеме:11

Наименование:Plug D154

Каталожный номер:076379

Комплект:4

Примечание:

№ на схеме:12

Наименование:Bronze 35x39x

Каталожный номер:109972

Комплект:2

Примечание:

№ на схеме:13

Наименование:Cap M10 Tappo

Каталожный номер:021558

Комплект:6

Примечание:

№ на схеме:14

Наименование:Screw M14x75 (Autobl.)

Каталожный номер:127693

Комплект:20

Примечание:

№ на схеме:15

Наименование:Semiaxis

Каталожный номер:130287

Комплект:2

Примечание:

№ на схеме:16

Наименование:Seeger ring D. 33

Каталожный номер:024874

Комплект:2

Примечание:

№ на схеме:17

Наименование:Disc towing hub

Каталожный номер:130289

Комплект:2

Примечание:

№ на схеме:18

Наименование:Brake lock plate

Каталожный номер:125584

Комплект:2

Примечание:

№ на схеме:19

Наименование:Elastic plug D. 6x

Каталожный номер:024466

Комплект:2

Примечание:

№ на схеме:20

Наименование:Brake disc

Каталожный номер:119682

Комплект:2

Примечание:

№ на схеме:21

Наименование:Quadring Ring 262,6x

Каталожный номер:120208

Комплект:2

Примечание:

№ на схеме:22

Наименование:Screw M6x30

Каталожный номер:020754

Комплект:12

Примечание:

№ на схеме:23

Наименование:Washer 16.5x

Каталожный номер:126292

Комплект:12

Примечание:

№ на схеме:24

Наименование:Spring compr. 2.8-18-21.6

Каталожный номер:126297

Комплект:6

Примечание:

№ на схеме:25

Наименование:Compass 12x 6.52 20.1

Каталожный номер:126286

Комплект:12

Примечание:

№ на схеме:26

Наименование:Elastic plug D. 18x 19.8

Каталожный номер:123622

Комплект:6

Примечание:

№ на схеме:27

Наименование:Plug D. 82 23.5

Каталожный номер:120132

Комплект:12

Примечание:

№ на схеме:28

Наименование:Brake piston

Каталожный номер:125583

Комплект:2

Примечание:

№ на схеме:29

Наименование:Oil Seal 35x52x

Каталожный номер:025351

Комплект:2

Примечание:

№ на схеме:30

Наименование:Quadring Ring

Каталожный номер:120209

Комплект:2

Примечание:
