Кулак поворотный и рулевой цилиндр

← Корпус моста Шестерня с конической зубчатой передачей (гипоидная пара) →

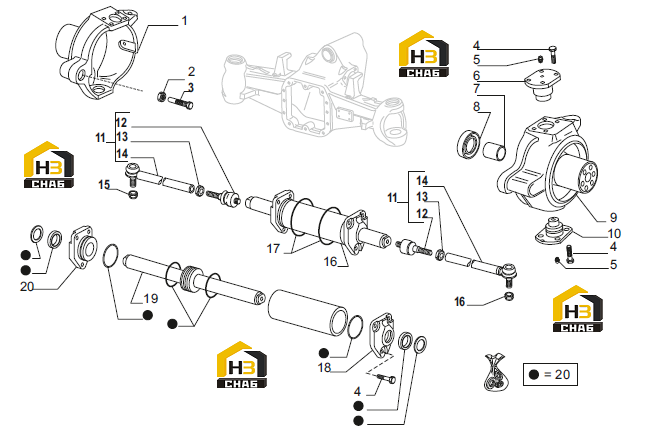

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:LH Swivel housing

Каталожный номер:145014

Комплект:1

Примечание:

№ на схеме:2

Наименование:Nut M16x75

Каталожный номер:22129

Комплект:2

Примечание:

№ на схеме:3

Наименование:Steering stop bolt M16x130

Каталожный номер:127223

Комплект:2

Примечание:

№ на схеме:4

Наименование:Bolt M12x25

Каталожный номер:127924

Комплект:22

Примечание:

№ на схеме:5

Наименование:Greaser nipple M6x1

Каталожный номер:24210

Комплект:4

Примечание:

№ на схеме:6

Наименование:King pin

Каталожный номер:129206

Комплект:2

Примечание:

№ на схеме:7

Наименование:Bush

Каталожный номер:118547

Комплект:2

Примечание:

№ на схеме:8

Наименование:Oil seal ring

Каталожный номер:139101

Комплект:2

Примечание:

№ на схеме:9

Наименование:RH Swivel housing

Каталожный номер:145013

Комплект:1

Примечание:

№ на схеме:10

Наименование:Kin pin

Каталожный номер:129207

Комплект:2

Примечание:

№ на схеме:11

Наименование:Steering arm assy

Каталожный номер:127724

Комплект:2

Примечание:

№ на схеме:12

Наименование:Ball joint

Каталожный номер:350449

Комплект:2

Примечание:127724

№ на схеме:13

Наименование:Nut M18x1.5

Каталожный номер:22183

Комплект:2

Примечание:127724

№ на схеме:14

Наименование:Tie rod

Каталожный номер:350444

Комплект:2

Примечание:127724

№ на схеме:15

Наименование:Nut M18

Каталожный номер:22437

Комплект:2

Примечание:

№ на схеме:16

Наименование:Steering cylinder

Каталожный номер:127698

Комплект:1

Примечание:

№ на схеме:17

Наименование:O-ring

Каталожный номер:28613

Комплект:2

Примечание:

№ на схеме:18

Наименование:Cylinder head

Каталожный номер:49047

Комплект:2

Примечание:127698

№ на схеме:19

Наименование:Rod

Каталожный номер:49046

Комплект:1

Примечание:127698

№ на схеме:20

Наименование:Oil seal kit

Каталожный номер:49044

Комплект:1

Примечание:127698
