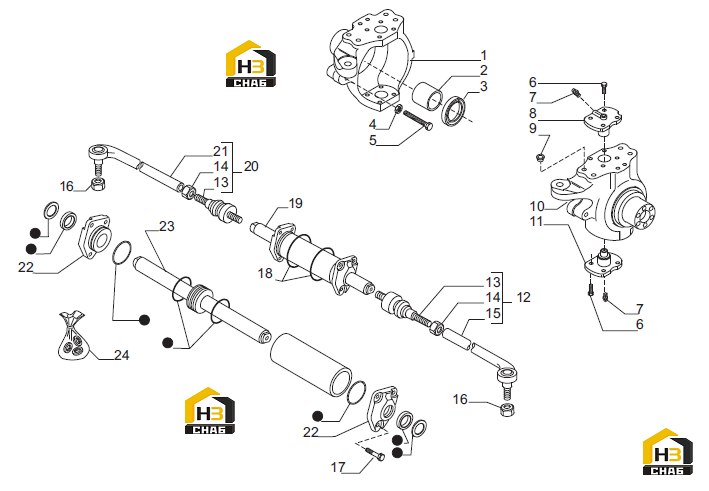

Кулак поворотный и цилиндр

← Корпус моста Шестерня с конической зубчатой передачей (гипоидная пара) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Swivel housing LH

Каталожный номер:144544

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bush

Каталожный номер:125390

Комплект:2

Примечание:

№ на схеме:3

Наименование:Oil seal kit

Каталожный номер:144485

Комплект:2

Примечание:

№ на схеме:4

Наименование:Nut M16

Каталожный номер:022129

Комплект:2

Примечание:

№ на схеме:5

Наименование:Bolt M16x75

Каталожный номер:127223

Комплект:4

Примечание:

№ на схеме:6

Наименование:Bolt M12x30

Каталожный номер:126921

Комплект:16

Примечание:

№ на схеме:7

Наименование:Grease nipple M6x1

Каталожный номер:024210

Комплект:4

Примечание:

№ на схеме:8

Наименование:King pin

Каталожный номер:128904

Комплект:2

Примечание:

№ на схеме:9

Наименование:Plug

Каталожный номер:030755

Комплект:8

Примечание:

№ на схеме:10

Наименование:Swivel housing RH

Каталожный номер:144543

Комплект:1

Примечание:

№ на схеме:11

Наименование:King pin

Каталожный номер:128903

Комплект:2

Примечание:

№ на схеме:12

Наименование:Рычаг поворотного кулака (правый)

Каталожный номер:128471

Комплект:1

Примечание:

№ на схеме:13

Наименование:Ball joint

Каталожный номер:350496

Комплект:2

Примечание:Входит в комплект рычагов 128471/128472

№ на схеме:14

Наименование:Nut M18x1.5

Каталожный номер:022183

Комплект:2

Примечание:Входит в комплект рычагов 128471/128472

№ на схеме:15

Наименование:Tie rod RH

Каталожный номер:352554

Комплект:1

Примечание:Входит в комплект рычага 128471

№ на схеме:16

Наименование:Nut M18x1.5

Каталожный номер:022437

Комплект:2

Примечание:

№ на схеме:17

Наименование:Bolt M12x25

Каталожный номер:127924

Комплект:6

Примечание:

№ на схеме:18

Наименование:O-ring

Каталожный номер:028613

Комплект:2

Примечание:

№ на схеме:19

Наименование:Цилиндр в сборе

Каталожный номер:127698

Комплект:1

Примечание:

№ на схеме:20

Наименование:Рычаг поворотного кулака (левый)

Каталожный номер:128472

Комплект:1

Примечание:

№ на схеме:21

Наименование:Tie rod LH

Каталожный номер:350961

Комплект:1

Примечание:Входит в комплект рычага 127472

№ на схеме:22

Наименование:Cylinder head

Каталожный номер:049047

Комплект:2

Примечание:Входит в комплект цилиндра 127698

№ на схеме:23

Наименование:Rod

Каталожный номер:049046

Комплект:1

Примечание:Входит в комплект цилиндра 127698

№ на схеме:24

Наименование:Seal kit

Каталожный номер:049044

Комплект:1

Примечание:Входит в комплект цилиндра 127698
