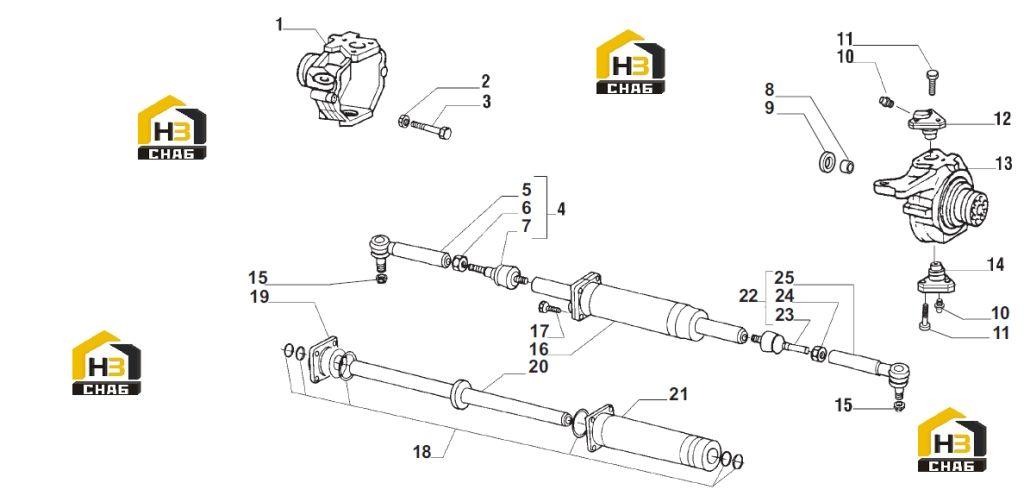

Корпуса поворотные и цилиндр рулевого управления

← Корпус оси Набор конических зубчатых колес →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Swivel housing L.H.

Каталожный номер:127249

Комплект:1

Примечание:

№ на схеме:2

Наименование:Nut M12

Каталожный номер:022131

Комплект:4

Примечание:

№ на схеме:3

Наименование:Bolt-steering stop M14x75

Каталожный номер:122576

Комплект:4

Примечание:

№ на схеме:4

Наименование:Steering arm assy (L.H. threaded)

Каталожный номер:122600

Комплект:1

Примечание:

№ на схеме:5

Наименование:Ball joint (L.H. Thread)

Каталожный номер:048986

Комплект:1

Примечание:

№ на схеме:6

Наименование:Nut M24x1,5

Каталожный номер:342619

Комплект:1

Примечание:

№ на схеме:7

Наименование:Ball joint (L.H. Thread)

Каталожный номер:049008

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bush

Каталожный номер:109972

Комплект:2

Примечание:

№ на схеме:9

Наименование:Oil seal 35x52x16

Каталожный номер:116722

Комплект:2

Примечание:

№ на схеме:10

Наименование:Grease nipple M6x1

Каталожный номер:024210

Комплект:4

Примечание:

№ на схеме:11

Наименование:Bolt M14x35

Каталожный номер:126922

Комплект:12

Примечание:

№ на схеме:12

Наименование:King pin

Каталожный номер:128880

Комплект:2

Примечание:

№ на схеме:13

Наименование:Swivel housing R.H.

Каталожный номер:127248

Комплект:1

Примечание:

№ на схеме:14

Наименование:King pin

Каталожный номер:128881

Комплект:2

Примечание:

№ на схеме:15

Наименование:Mut M20x1,5

Каталожный номер:022431

Комплект:2

Примечание:

№ на схеме:16

Наименование:Steering cylinder

Каталожный номер:126778

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt M12x45

Каталожный номер:128534

Комплект:4

Примечание:

№ на схеме:18

Наименование:Seal kit

Каталожный номер:049122

Комплект:1

Примечание:

№ на схеме:19

Наименование:Cylinder head

Каталожный номер:049121

Комплект:1

Примечание:

№ на схеме:20

Наименование:Rod

Каталожный номер:049120

Комплект:1

Примечание:

№ на схеме:21

Наименование:Cylinder

Каталожный номер:049119

Комплект:1

Примечание:

№ на схеме:22

Наименование:Steering arm assy (R.H. Threaded)

Каталожный номер:122599

Комплект:1

Примечание:

№ на схеме:23

Наименование:Ball joint (R.H. thread)

Каталожный номер:049013

Комплект:1

Примечание:

№ на схеме:24

Наименование:Nut M24x1,5

Каталожный номер:070787

Комплект:1

Примечание:

№ на схеме:25

Наименование:Ball joint (R.H. thread)

Каталожный номер:048987

Комплект:1

Примечание:
