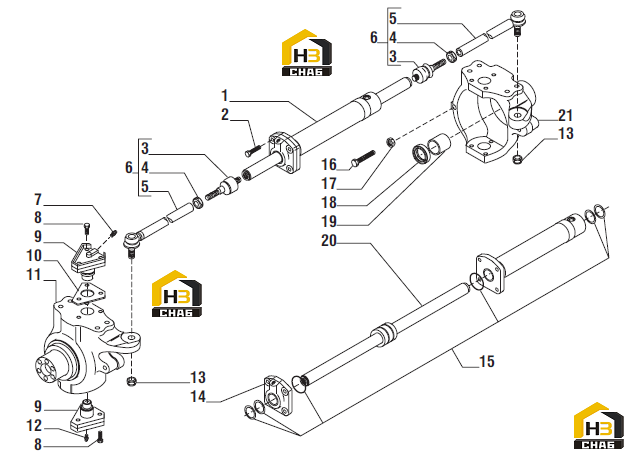

Кулак поворотный и рулевой цилиндр

← Корпус моста (часть ii) Шестерня с конической зубчатой передачей (гипоидная пара) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Steering cylinder

Каталожный номер:120226

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt M12x45 (Self lock.)

Каталожный номер:128534

Комплект:4

Примечание:

№ на схеме:3

Наименование:Ball joint

Каталожный номер:340054

Комплект:2

Примечание:

№ на схеме:4

Наименование:Nut M18x1.5

Каталожный номер:022183

Комплект:2

Примечание:

№ на схеме:5

Наименование:Steering arm

Каталожный номер:340034

Комплект:2

Примечание:

№ на схеме:6

Наименование:Steering arm assy

Каталожный номер:120305

Комплект:2

Примечание:

№ на схеме:7

Наименование:Greaser nipple M6x1-45

Каталожный номер:024211

Комплект:2

Примечание:

№ на схеме:8

Наименование:Bolt M12x25 (Self lock.)

Каталожный номер:127924

Комплект:12

Примечание:

№ на схеме:9

Наименование:King pin

Каталожный номер:115729

Комплект:4

Примечание:

№ на схеме:10

Наименование:Shim 0.10 mm.

Каталожный номер:115733

Комплект:-

Примечание:

№ на схеме:10

Наименование:Shim 0.19 mm.

Каталожный номер:115734

Комплект:-

Примечание:

№ на схеме:10

Наименование:Shim 0.35 mm.

Каталожный номер:115735

Комплект:-

Примечание:

№ на схеме:11

Наименование:Swivel housing L.H.

Каталожный номер:139034

Комплект:1

Примечание:

№ на схеме:12

Наименование:Greaser nipple M6x1

Каталожный номер:024210

Комплект:2

Примечание:

№ на схеме:13

Наименование:Nut M18x1.5 (Self lock.)

Каталожный номер:022437

Комплект:2

Примечание:

№ на схеме:14

Наименование:Cylinder head

Каталожный номер:049102

Комплект:1

Примечание:

№ на схеме:15

Наименование:Oil seal kit

Каталожный номер:049101

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bolt M14x75

Каталожный номер:122576

Комплект:4

Примечание:

№ на схеме:18

Наименование:Nut M14

Каталожный номер:022131

Комплект:4

Примечание:

№ на схеме:19

Наименование:Oil seal 35X52X16

Каталожный номер:134363

Комплект:2

Примечание:начиная с сер. номера 20607

№ на схеме:20

Наименование:Bush

Каталожный номер:109972

Комплект:2

Примечание:

№ на схеме:21

Наименование:Rod

Каталожный номер:049067

Комплект:1

Примечание:

№ на схеме:22

Наименование:Swivel housing R.H.

Каталожный номер:139033

Комплект:1

Примечание:
