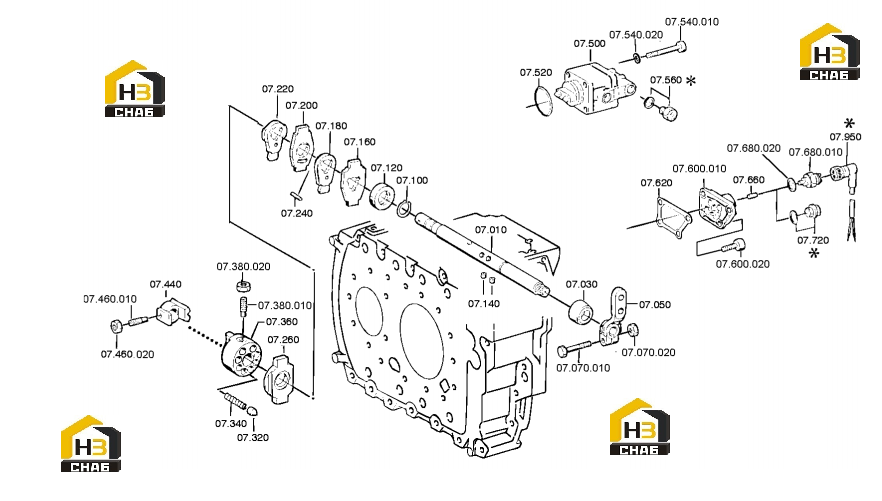

Вал переключения передач 0095.007.001
← Вилки переключения передач 0095.006.001
Комплектующие механизма переключения передач 0095.070.001 →
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:/020
Каталожный номер:0730.150.249
Комплект:1
Примечание:A=0,80 *IN 0730 150 439 (A2)
№ на схеме:/020
Каталожный номер:0730.150.248
Комплект:1
Примечание:A=1,00 *IN 0730 150 439 (A2)
№ на схеме:/020
Каталожный номер:0730.150.162
Комплект:1
Примечание:A=1,20 *IN 0730 150 439 (A2)
№ на схеме:/020
Каталожный номер:0730.150.220
Комплект:1
Примечание:A=1,40 *IN 0730 150 439 (A2)
№ на схеме:/020
Каталожный номер:0730.150.219
Комплект:1
Примечание:A=1,60 *IN 0730 150 439 (A2)
№ на схеме:/020
Каталожный номер:0730.150.160
Комплект:1
Примечание:A=1,80 *IN 0730 150 439 (A2)
№ на схеме:/020
Каталожный номер:0730.150.302
Комплект:1
Примечание:A=2,00 *IN 0730 150 439 (A2)
№ на схеме:/020
Каталожный номер:-
Комплект:1
Примечание:A=0,80-2,00(THICKNESS RANGE:0,20MM)
№ на схеме:/010
Каталожный номер:0501.210.058
Комплект:1
Примечание:0501 210 058 (A1)
№ на схеме:/020
Каталожный номер:0636.015.084
Комплект:4
Примечание:M8X22 ISO 4017 8.8
№ на схеме:/010
Каталожный номер:0091.307.149
Комплект:1
Примечание:0091 307 149 (A1)
№ на схеме:/020
Каталожный номер:0630.302.090
Комплект:4
Примечание:B8 DIN 137 FST FE/ZN8C
№ на схеме:/010
Каталожный номер:0636.101.664
Комплект:4
Примечание:M8X60*ISO 4762*8.8 * A3C
№ на схеме:/020
Каталожный номер:0637.002.039
Комплект:1
Примечание:BM 12X1,5 DIN 439/ZFB999 06
№ на схеме:/010
Каталожный номер:0501.398.398
Комплект:1
Примечание:M12X1,5
№ на схеме:/020
Каталожный номер:0637.002.039
Комплект:1
Примечание:BM 12X1,5 DIN 439/ZFB999 06
№ на схеме:/010
Каталожный номер:0501.398.399
Комплект:1
Примечание:M12X1,5 IN 0501 398 397 (A3)
№ на схеме:/020
Каталожный номер:1295.307.250
Комплект:1
Примечание:*IN 1295 307 249 (A2)
№ на схеме:/010
Каталожный номер:1295.307.379
Комплект:1
Примечание:*IN 1295 307 378 (A2)
№ на схеме:/030
Каталожный номер:0637.006.120
Комплект:1
Примечание:M10 DIN 934 A3C
№ на схеме:/010
Каталожный номер:0636.015.469
Комплект:1
Примечание:M10X40*DIN 933/ZFB988*10.9 A3C
№ на схеме:010
Каталожный номер:0091.307.304
Комплект:1
Примечание:*IN 0091 307 111 (A1)
№ на схеме:030
Каталожный номер:1238.307.411
Комплект:1
Примечание:*IN 1304 307 093 (A2)
№ на схеме:050
Каталожный номер:0091.307.307
Комплект:1
Примечание:*IN 0091 307 233 (A1)
№ на схеме:070
Каталожный номер:-
Комплект:1
Примечание:M10X40*DIN 933/ZFB988*10.9 A3C
№ на схеме:100
Каталожный номер:0630.532.205
Комплект:1
Примечание:JV 27 FA.ORBIS/ZFB987
№ на схеме:140
Каталожный номер:0735.470.007
Комплект:6
Примечание:*IN 0735 470 157 (A2)
№ на схеме:160
Каталожный номер:0091.307.297
Комплект:1
Примечание:0091 307 297 (A2)
№ на схеме:180
Каталожный номер:0091.307.296
Комплект:1
Примечание:0091 307 296 (A1)
№ на схеме:200
Каталожный номер:0091.307.298
Комплект:1
Примечание:*IN 0091 380 071 (A3)
№ на схеме:220
Каталожный номер:0091.307.295
Комплект:1
Примечание:0091 307 295 (A1)
№ на схеме:240
Каталожный номер:0091.380.071
Комплект:1
Примечание:0091 380 071 (A3)
№ на схеме:260
Каталожный номер:0091.307.197
Комплект:1
Примечание:0091 307 197 (A2)
№ на схеме:320
Каталожный номер:1295.307.243
Комплект:8
Примечание:*IN 1238 306 281 (A2)
№ на схеме:340
Каталожный номер:0732.040.736
Комплект:8
Примечание:0732 040 736 (A3)
№ на схеме:360
Каталожный номер:1295.307.409
Комплект:1
Примечание:*IN 1295 307 258 (A1)
№ на схеме:440
Каталожный номер:0091.307.219
Комплект:1
Примечание:*IN 0091 307 220 (A2)
№ на схеме:520
Каталожный номер:0634.314.021
Комплект:1
Примечание:36,2X3 ZFN 744
№ на схеме:540
Каталожный номер:-
Комплект:4
Примечание:M8X60*ISO 4762*8.8 * A3C
№ на схеме:620
Каталожный номер:1313.307.002
Комплект:1
Примечание:1313 306 002 (A3)
№ на схеме:660
Каталожный номер:0731.201.393
Комплект:1
Примечание:0731 201 393 (A3)
№ на схеме:680
Каталожный номер:-
Комплект:1
Примечание:SCHL * 45N.M* SEALING RING
