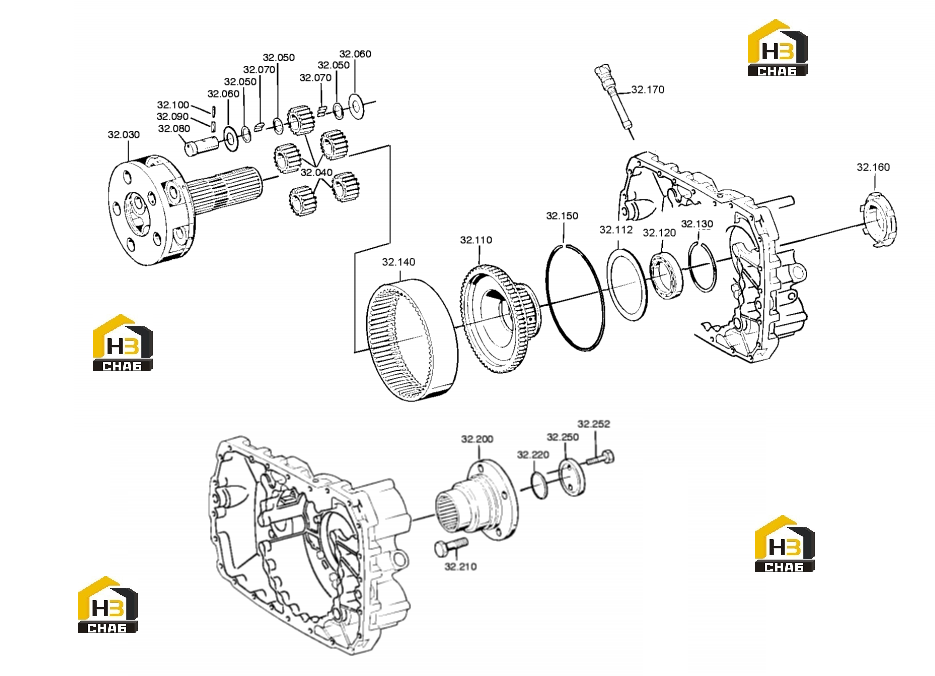

Привод планетарной передачи и фланец 0095.032.001, 0095.032.002
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:050
Каталожный номер:0730.103.846
Комплект:15
Примечание:A=1,00 *IN 0730 105 951 (A2)
№ на схеме:060
Каталожный номер:0501.306.212
Комплект:10
Примечание:*IN 0501 304 086 (A2)
№ на схеме:070
Каталожный номер:0750.119.109
Комплект:120
Примечание:WTB 10,0X16,8
№ на схеме:090
Каталожный номер:0631.329.050
Комплект:5
Примечание:5X24 ISO 8752 ST
№ на схеме:100
Каталожный номер:0631.329.017
Комплект:5
Примечание:3X24 ISO 8752 ST
№ на схеме:110
Каталожный номер:0091.332.022
Комплект:1
Примечание:*IN 0091 332 044
№ на схеме:112
Каталожный номер:1297.332.002
Комплект:1
Примечание:1297 332 002 (A2)
№ на схеме:112
Каталожный номер:-
Комплект:1
Примечание:WTB GGG60 /STAHL
№ на схеме:120
Каталожный номер:0750.116.165
Комплект:1
Примечание:WTB 80,0X110,0X16,0
№ на схеме:130
Каталожный номер:0730.513.760
Комплект:1
Примечание:A=2,00 *IN 0730 513 754 (A2)
№ на схеме:130
Каталожный номер:0730.513.759
Комплект:1
Примечание:A=2,10 *IN 0730 513 754 (A2)
№ на схеме:130
Каталожный номер:0730.513.758
Комплект:1
Примечание:A=2,20 *IN 0730 513 754 (A2)
№ на схеме:130
Каталожный номер:0730.513.757
Комплект:1
Примечание:A=2,30 *IN 0730 513 754 (A2)
№ на схеме:130
Каталожный номер:0730.513.756
Комплект:1
Примечание:A=2,40 *IN 0730 513 754 (A2)
№ на схеме:130
Каталожный номер:0730.513.755
Комплект:1
Примечание:A=2,50 *IN 0730 513 754 (A2)
№ на схеме:130
Каталожный номер:-
Комплект:1
Примечание:A=2,00-2,50 (THICKNESS RANGE:0,10MM)
№ на схеме:140
Каталожный номер:0091.332.048
Комплект:1
Примечание:*IN 091 332 047
№ на схеме:150
Каталожный номер:0730.505.055
Комплект:1
Примечание:*IN 0730 505 052 (A2)
№ на схеме:168
Каталожный номер:0091.338.042
Комплект:1
Примечание:*IN 0091 338 043 (A2)
№ на схеме:168
Каталожный номер:0091.338.045
Комплект:1
Примечание:*IN 0091 338 043 (A2)
№ на схеме:170
Каталожный номер:0501.208.795
Комплект:1
Примечание:*IN 0501 208 790 (A1) KPL
№ на схеме:200
Каталожный номер:0091.338.063
Комплект:1
Примечание:*IN 0091 338 062
№ на схеме:210
Каталожный номер:0636.020.211
Комплект:4
Примечание:M14X1,5X50 DIN 960 10,9
№ на схеме:220
Каталожный номер:0634.314.015
Комплект:1
Примечание:68X4 ZFN 744 ACM-70-10
№ на схеме:250
Каталожный номер:1295.332.051
Комплект:1
Примечание:*IN 1295 332 063 (A2)
№ на схеме:252
Каталожный номер:0636.011.540
Комплект:2
Примечание:M12X60 DIN 931 10.9 A3C
