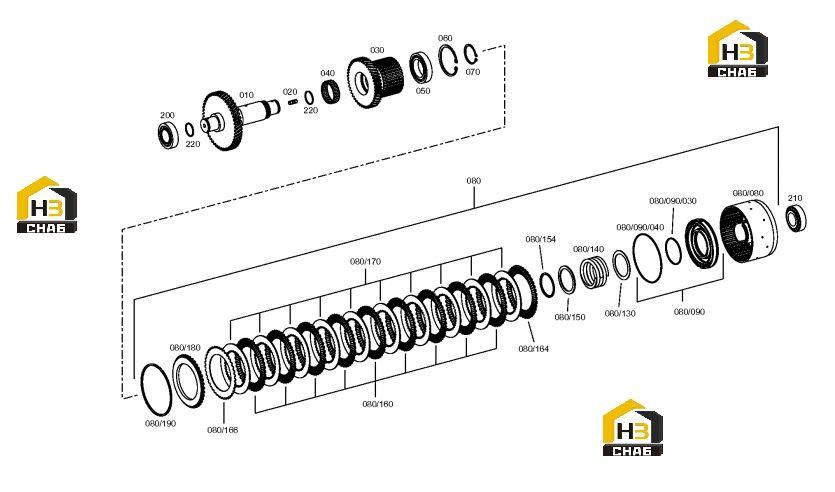

Блок фрикционов 4656.176.058

← Блок фрикционов 4656.175.048 Вал выходной 4656.103.007 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:/190

Наименование:SNAP RING

Каталожный номер:0730.513.697

Комплект:1

Примечание:h=4,20

№ на схеме:/190

Наименование:SNAP RING

Каталожный номер:0730.513.696

Комплект:1

Примечание:h=4,05

№ на схеме:/190

Наименование:SNAP RING

Каталожный номер:0730.513.695

Комплект:1

Примечание:h=3,90

№ на схеме:/190

Наименование:SNAP RING

Каталожный номер:0730.513.694

Комплект:1

Примечание:h=3,75

№ на схеме:/190

Наименование:SNAP RING

Каталожный номер:0730.513.693

Комплект:1

Примечание:h=3,60

№ на схеме:/190

Наименование:SNAP RING

Каталожный номер:0730.513.692

Комплект:1

Примечание:h=3,45

№ на схеме:/190

Наименование:SNAP RING

Каталожный номер:0730.513.691

Комплект:1

Примечание:h=3,30

№ на схеме:/190

Наименование:SNAP RING

Каталожный номер:0730.513.690

Комплект:1

Примечание:h=3,15

№ на схеме:/190

Наименование:SNAP RING

Каталожный номер:0730.513.689

Комплект:1

Примечание:h=3,00

№ на схеме:/190

Наименование:SNAP RING

Каталожный номер:0730.513.698

Комплект:1

Примечание:h=2.85

№ на схеме:/190

Наименование:SNAP RING

Каталожный номер:0730.513.688

Комплект:1

Примечание:h=2,70

№ на схеме:/190

Наименование:SNAP RING

Каталожный номер:0730.513.687

Комплект:1

Примечание:h=2,55

№ на схеме:/190

Наименование:SNAP RING

Каталожный номер:0730.513.686

Комплект:1

Примечание:h=2,40

№ на схеме:/190

Наименование:SNAP RING

Каталожный номер:0730.513.685

Комплект:1

Примечание:h=2,25

№ на схеме:/190

Наименование:SNAP RING

Каталожный номер:0730.513.684

Комплект:1

Примечание:h=2,10

№ на схеме:/180

Наименование:END SHIM

Каталожный номер:0750.101.183

Комплект:1

Примечание:159,0X8

№ на схеме:/170

Наименование:INNER CLUTCH DISK

Каталожный номер:0501.316.591

Комплект:10

Примечание:

№ на схеме:/166

Наименование:OUTER CLUTCH DISK

Каталожный номер:0501.212.373

Комплект:1

Примечание:

№ на схеме:/164

Наименование:OUTER CLUTCH DISK

Каталожный номер:0501.212.373

Комплект:1

Примечание:

№ на схеме:/160

Наименование:DISC

Каталожный номер:0501.212.372

Комплект:9

Примечание:h=2.5

№ на схеме:/154

Наименование:L-RING

Каталожный номер:0501.324.228

Комплект:1

Примечание:

№ на схеме:/150

Наименование:SUPPORTING RING

Каталожный номер:0730.011.028

Комплект:1

Примечание:

№ на схеме:/140

Наименование:COMPRESSION SPRING

Каталожный номер:0732.042.711

Комплект:1

Примечание:

№ на схеме:/130

Наименование:WASHER

Каталожный номер:0730.110.373

Комплект:1

Примечание:

№ на схеме://40

Наименование:O-RING

Каталожный номер:0634.313.719

Комплект:1

Примечание:142X3

№ на схеме://30

Наименование:O-RING

Каталожный номер:0634.313.643

Комплект:1

Примечание:75X3

№ на схеме:/90

Наименование:PISTON

Каталожный номер:4657.275.006

Комплект:1

Примечание:KPL.

№ на схеме:/80

Наименование:DISC CARRIER

Каталожный номер:4656.375.029

Комплект:1

Примечание:Z=44

№ на схеме:10

Наименование:SHAFT

Каталожный номер:4656.376.011

Комплект:1

Примечание:Z=58

№ на схеме:20

Наименование:STUD

Каталожный номер:0636.607.039

Комплект:1

Примечание:M10X16

№ на схеме:30

Наименование:IDLER

Каталожный номер:4656.375.016

Комплект:1

Примечание:Z=49

№ на схеме:40

Наименование:NEEDLE CAGE

Каталожный номер:0735.321.408

Комплект:1

Примечание:K 60,0X68,0X20,0

№ на схеме:50

Наименование:BALL BEARING

Каталожный номер:0735.301.814

Комплект:1

Примечание:55,000X90,000X18,000

№ на схеме:60

Наименование:RETAINING RING

Каталожный номер:0630.502.042

Комплект:1

Примечание:90X3

№ на схеме:70

Наименование:RETAINING RING

Каталожный номер:0630.501.038

Комплект:1

Примечание:55X2

№ на схеме:80

Наименование:COUPLING

Каталожный номер:4656.275.010

Комплект:1

Примечание:KPL.KV/KR 3/4WG-160L RF=20

№ на схеме:200

Наименование:TAPERED ROLLER BEARING

Каталожный номер:0750.117.906

Комплект:1

Примечание:39,688X76,200X23,812

№ на схеме:210

Наименование:TAPERED ROLLER BEARING

Каталожный номер:0750.117.906

Комплект:1

Примечание:39,688X76,200X23,812

№ на схеме:220

Наименование:PISTON RING

Каталожный номер:0734.401.267

Комплект:2

Примечание:
