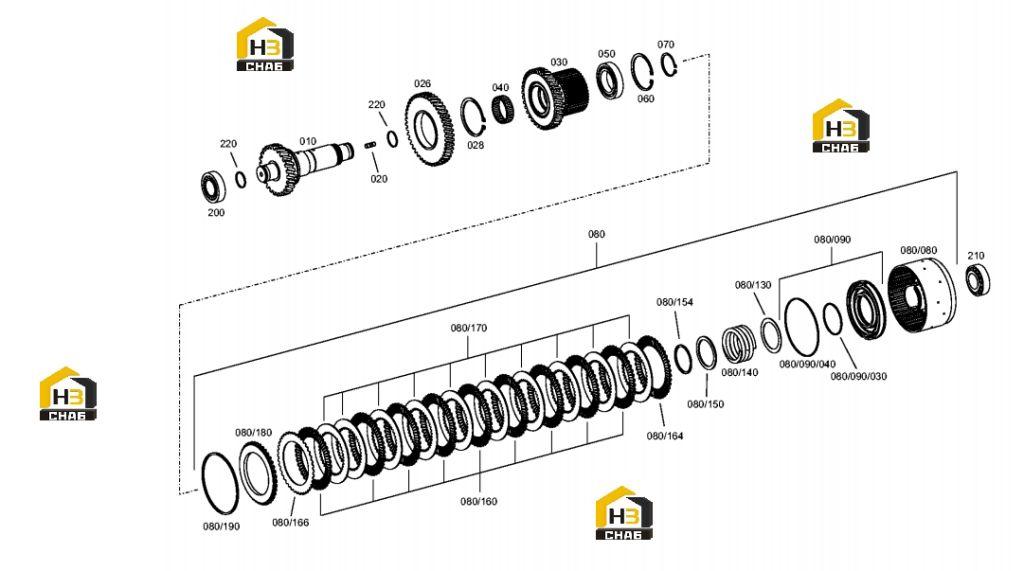

Блок фрикционов 4656.176.063

← Блок фрикционов 4656.175.051 Фланец 4656.103.425 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:/190

Наименование:SPRENGRING

Каталожный номер:0730.513.697

Комплект:1

Примечание:h=4,20

№ на схеме:/190

Наименование:SPRENGRING

Каталожный номер:0730.513.696

Комплект:1

Примечание:h=4,05

№ на схеме:/190

Наименование:SPRENGRING

Каталожный номер:0730.513.695

Комплект:1

Примечание:h=3,90

№ на схеме:/190

Наименование:SPRENGRING

Каталожный номер:0730.513.694

Комплект:1

Примечание:h=3,75

№ на схеме:/190

Наименование:SPRENGRING

Каталожный номер:0730.513.693

Комплект:1

Примечание:h=3,60

№ на схеме:/190

Наименование:SPRENGRING

Каталожный номер:0730.513.692

Комплект:1

Примечание:h=3,45

№ на схеме:/190

Наименование:SPRENGRING

Каталожный номер:0730.513.691

Комплект:1

Примечание:h=3,30

№ на схеме:/190

Наименование:SPRENGRING

Каталожный номер:0730.513.690

Комплект:1

Примечание:h=3,15

№ на схеме:/190

Наименование:SPRENGRING

Каталожный номер:0730.513.689

Комплект:1

Примечание:h=3,00

№ на схеме:/190

Наименование:SPRENGRING

Каталожный номер:0730.513.698

Комплект:1

Примечание:h=2.85

№ на схеме:/190

Наименование:SPRENGRING

Каталожный номер:0730.513.688

Комплект:1

Примечание:h=2,70

№ на схеме:/190

Наименование:SPRENGRING

Каталожный номер:0730.513.687

Комплект:1

Примечание:h=2,55

№ на схеме:/190

Наименование:SPRENGRING

Каталожный номер:0730.513.686

Комплект:1

Примечание:h=2,40

№ на схеме:/190

Наименование:SPRENGRING

Каталожный номер:0730.513.685

Комплект:1

Примечание:h=2,25

№ на схеме:/190

Наименование:SPRENGRING

Каталожный номер:0730.513.684

Комплект:1

Примечание:h=2,10

№ на схеме:/180

Наименование:ENDSCHEIBE

Каталожный номер:0750.101.183

Комплект:1

Примечание:159,0X8

№ на схеме:/170

Наименование:INNENLAMELLE

Каталожный номер:0501.316.591

Комплект:10

Примечание:

№ на схеме:/166

Наименование:AUSSENLAMELLE

Каталожный номер:0501.212.373

Комплект:1

Примечание:

№ на схеме:/164

Наименование:AUSSENLAMELLE

Каталожный номер:0501.212.373

Комплект:1

Примечание:

№ на схеме:/160

Наименование:LAMELLE

Каталожный номер:0501.212.372

Комплект:9

Примечание:h=2.5

№ на схеме:/154

Наименование:L-RING

Каталожный номер:0501.324.228

Комплект:1

Примечание:

№ на схеме:/150

Наименование:STUETZSCHEIBE

Каталожный номер:0730.011.028

Комплект:1

Примечание:

№ на схеме:/140

Наименование:DRUCKFEDER

Каталожный номер:0732.042.711

Комплект:1

Примечание:

№ на схеме:/130

Наименование:SCHEIBE

Каталожный номер:0730.110.373

Комплект:1

Примечание:

№ на схеме://40

Наименование:O-RING

Каталожный номер:0634.313.719

Комплект:1

Примечание:142X3

№ на схеме://30

Наименование:O-RING

Каталожный номер:0634.313.643

Комплект:1

Примечание:75X3

№ на схеме:/90

Наименование:KOLBEN

Каталожный номер:4657.275.006

Комплект:1

Примечание:KPL.

№ на схеме:/80

Наименование:LAMELLENTRAEGER

Каталожный номер:4656.375.029

Комплект:1

Примечание:z=44 D-Teil

№ на схеме:10

Наименование:WELLE

Каталожный номер:4656.376.012

Комплект:1

Примечание:D-Teil Z=36

№ на схеме:20

Наименование:STIFTSCHRAUBE

Каталожный номер:0636.607.039

Комплект:1

Примечание:M10X16

№ на схеме:26

Наименование:ZAHNRAD

Каталожный номер:4656.376.006

Комплект:1

Примечание:Z=59

№ на схеме:28

Наименование:SICHERUNGSRING

Каталожный номер:0630.501.054

Комплект:1

Примечание:90X3

№ на схеме:30

Наименование:LOSRAD

Каталожный номер:4656.375.021

Комплект:1

Примечание:

№ на схеме:40

Наименование:NADELKRANZ

Каталожный номер:0735.321.408

Комплект:1

Примечание:K 60,0X68,0X20,0

№ на схеме:50

Наименование:KUGELLAGER

Каталожный номер:0750.116.380

Комплект:1

Примечание:55,000X90,000X18,000

№ на схеме:60

Наименование:SICHERUNGSRING

Каталожный номер:0630.502.042

Комплект:1

Примечание:90X3

№ на схеме:70

Наименование:SICHERUNGSRING

Каталожный номер:0630.501.038

Комплект:1

Примечание:55X2

№ на схеме:80

Наименование:KUPPLGSKOERPER

Каталожный номер:4656.275.013

Комплект:1

Примечание:

№ на схеме:200

Наименование:KEGROLLENLAGER

Каталожный номер:0750.117.906

Комплект:1

Примечание:39,688X76,200X23,812

№ на схеме:210

Наименование:KEGROLLENLAGER

Каталожный номер:0750.117.906

Комплект:1

Примечание:39,688X76,200X23,812

№ на схеме:220

Наименование:KOLBENRING

Каталожный номер:0734.401.267

Комплект:2

Примечание:
