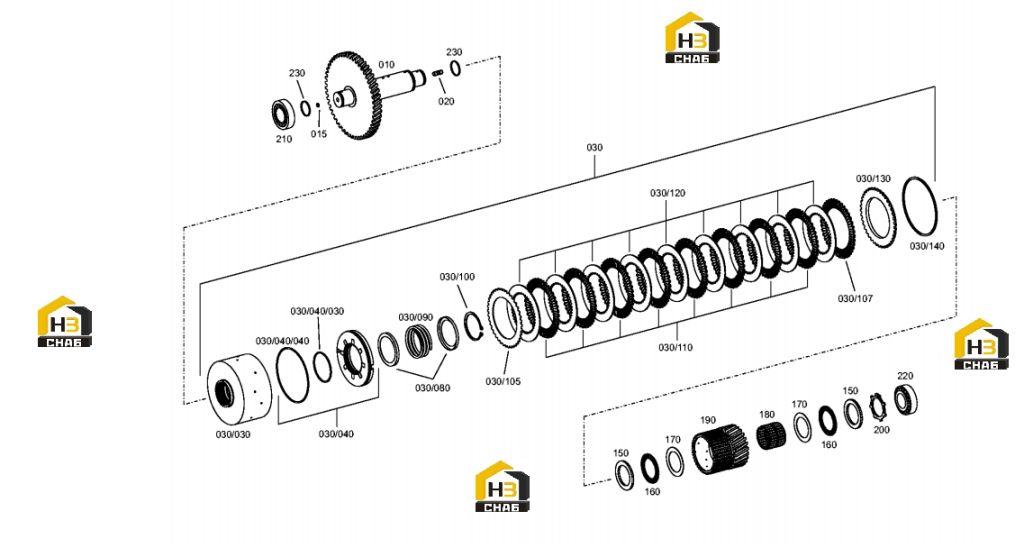

Блок фрикционов 4656.171.064

← Комплектующие корпуса кпп 4656.101.028 Блок фрикционов 4656.172.044 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:/140

Наименование:SPRENGRING

Каталожный номер:0730.513.697

Комплект:1

Примечание:h=4,20

№ на схеме:/140

Наименование:SPRENGRING

Каталожный номер:0730.513.696

Комплект:1

Примечание:h=4,05

№ на схеме:/140

Наименование:SPRENGRING

Каталожный номер:0730.513.695

Комплект:1

Примечание:h=3,90

№ на схеме:/140

Наименование:SPRENGRING

Каталожный номер:0730.513.694

Комплект:1

Примечание:h=3,75

№ на схеме:/140

Наименование:SPRENGRING

Каталожный номер:0730.513.693

Комплект:1

Примечание:h=3,60

№ на схеме:/140

Наименование:SPRENGRING

Каталожный номер:0730.513.692

Комплект:1

Примечание:h=3,45

№ на схеме:/140

Наименование:SPRENGRING

Каталожный номер:0730.513.691

Комплект:1

Примечание:h=3,30

№ на схеме:/140

Наименование:SPRENGRING

Каталожный номер:0730.513.690

Комплект:1

Примечание:h=3,15

№ на схеме:/140

Наименование:SPRENGRING

Каталожный номер:0730.513.689

Комплект:1

Примечание:h=3,00

№ на схеме:/140

Наименование:SPRENGRING

Каталожный номер:0730.513.698

Комплект:1

Примечание:h=2.85

№ на схеме:/140

Наименование:SPRENGRING

Каталожный номер:0730.513.688

Комплект:1

Примечание:h=2,70

№ на схеме:/140

Наименование:SPRENGRING

Каталожный номер:0730.513.687

Комплект:1

Примечание:h=2,55

№ на схеме:/140

Наименование:SPRENGRING

Каталожный номер:0730.513.686

Комплект:1

Примечание:h=2,40

№ на схеме:/140

Наименование:SPRENGRING

Каталожный номер:0730.513.685

Комплект:1

Примечание:h=2,25

№ на схеме:/140

Наименование:SPRENGRING

Каталожный номер:0730.513.684

Комплект:1

Примечание:h=2,10

№ на схеме:/130

Наименование:ENDSCHEIBE

Каталожный номер:0750.101.183

Комплект:1

Примечание:159,0X8

№ на схеме:/120

Наименование:INNENLAMELLE

Каталожный номер:0501.316.591

Комплект:9

Примечание:

№ на схеме:/110

Наименование:LAMELLE

Каталожный номер:0501.212.372

Комплект:8

Примечание:h=2.5

№ на схеме:/107

Наименование:AUSSENLAMELLE

Каталожный номер:0501.212.373

Комплект:1

Примечание:

№ на схеме:/105

Наименование:AUSSENLAMELLE

Каталожный номер:0501.212.373

Комплект:1

Примечание:

№ на схеме:/100

Наименование:SICHERUNGSRING

Каталожный номер:0630.501.046

Комплект:1

Примечание:70X2,5

№ на схеме:/90

Наименование:DRUCKFEDER

Каталожный номер:0732.042.654

Комплект:1

Примечание:

№ на схеме:/80

Наименование:FUEHRUNGSRING

Каталожный номер:4656.371.022

Комплект:2

Примечание:

№ на схеме://40

Наименование:O-RING

Каталожный номер:0634.313.719

Комплект:1

Примечание:142X3

№ на схеме://30

Наименование:O-RING

Каталожный номер:0634.313.643

Комплект:1

Примечание:75X3

№ на схеме:/40

Наименование:KOLBEN

Каталожный номер:4657.275.009

Комплект:1

Примечание:Kpl.

№ на схеме:/30

Наименование:LAMELLENTRAEGER

Каталожный номер:4656.371.047

Комплект:1

Примечание:z=44 D-Teil

№ на схеме:10

Наименование:WELLE

Каталожный номер:4656.371.052

Комплект:1

Примечание:Z=68 D-Teil

№ на схеме:15

Наименование:VERSCHLDECKEL

Каталожный номер:0730.361.206

Комплект:1

Примечание:

№ на схеме:20

Наименование:STIFTSCHRAUBE

Каталожный номер:0636.607.039

Комплект:1

Примечание:M10X16

№ на схеме:30

Наименование:KUPPLUNG

Каталожный номер:4656.271.006

Комплект:1

Примечание:18 RF

№ на схеме:150

Наименование:LAUFSCHEIBE

Каталожный номер:0635.290.114

Комплект:2

Примечание:55X78X5

№ на схеме:160

Наименование:AXIALNADELKRANZ

Каталожный номер:0735.368.076

Комплект:2

Примечание:55,0X78,0X3,0

№ на схеме:170

Наименование:AXIALSCHEIBE

Каталожный номер:0635.290.012

Комплект:2

Примечание:55X78X1

№ на схеме:180

Наименование:NADELKRANZ

Каталожный номер:0735.321.508

Комплект:1

Примечание:K 55,0X63,0X50,0

№ на схеме:190

Наименование:LOSRAD

Каталожный номер:4656.371.046

Комплект:1

Примечание:z=25

№ на схеме:200

Наименование:SICHERUNGSRING

Каталожный номер:0501.316.378

Комплект:1

Примечание:

№ на схеме:210

Наименование:KEGROLLENLAGER

Каталожный номер:0750.117.906

Комплект:1

Примечание:39,688X76,200X23,812

№ на схеме:220

Наименование:KEGROLLENLAGER

Каталожный номер:0750.117.906

Комплект:1

Примечание:39,688X76,200X23,812

№ на схеме:230

Наименование:KOLBENRING

Каталожный номер:0734.401.267

Комплект:2

Примечание:
