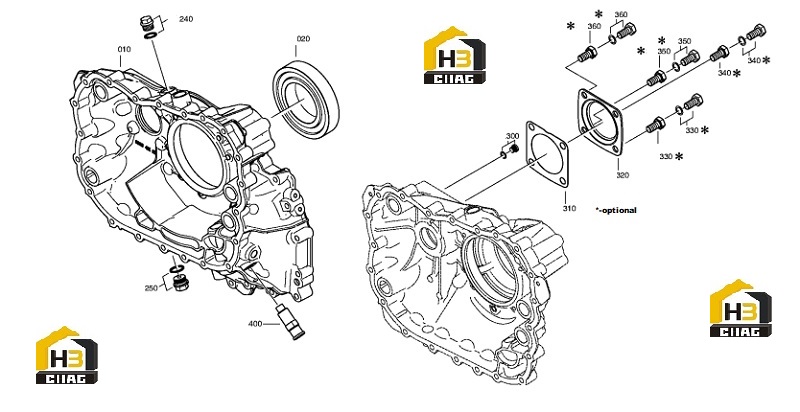

Корпус трансмиссии с комплектующими 1325.131.007
← Механизм управления демультипликатором 1356.112.001
Привод планетарной передачи и фланец 1325.132.003 →
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:10
Каталожный номер:6093.201.008
Комплект:1
Примечание:KPL.*ECOSPLIT*GD
№ на схеме:20
Каталожный номер:0750.116.394
Комплект:1
Примечание:90,0X160,0X30,0
№ на схеме:240
Каталожный номер:
Комплект:1
Примечание:60N.M*DICHTRING M24X1,5
№ на схеме:250
Каталожный номер:0736.300.160
Комплект:1
Примечание:M24X1,5 M24X1,5
№ на схеме:300
Каталожный номер:
Комплект:1
Примечание:15N.M*DICHTRING M10X1
№ на схеме:310
Каталожный номер:1238.308.201
Комплект:1
Примечание:ENTHALT.IN 1238 308 202(2)
№ на схеме:330
Каталожный номер:0636.016.406
Комплект:1
Примечание:M12X25
№ на схеме:340
Каталожный номер:0636.016.406
Комплект:1
Примечание:M12X25
№ на схеме:350
Каталожный номер:0636.016.406
Комплект:1
Примечание:M12X25
№ на схеме:360
Каталожный номер:0636.016.406
Комплект:1
Примечание:M12X25
№ на схеме:400
Каталожный номер:
Комплект:1
Примечание:L= 35,0*35N.M*O.DICHTRING*BAJO* KITAS*SCHUTZKAPPE*FLAE DICHT
