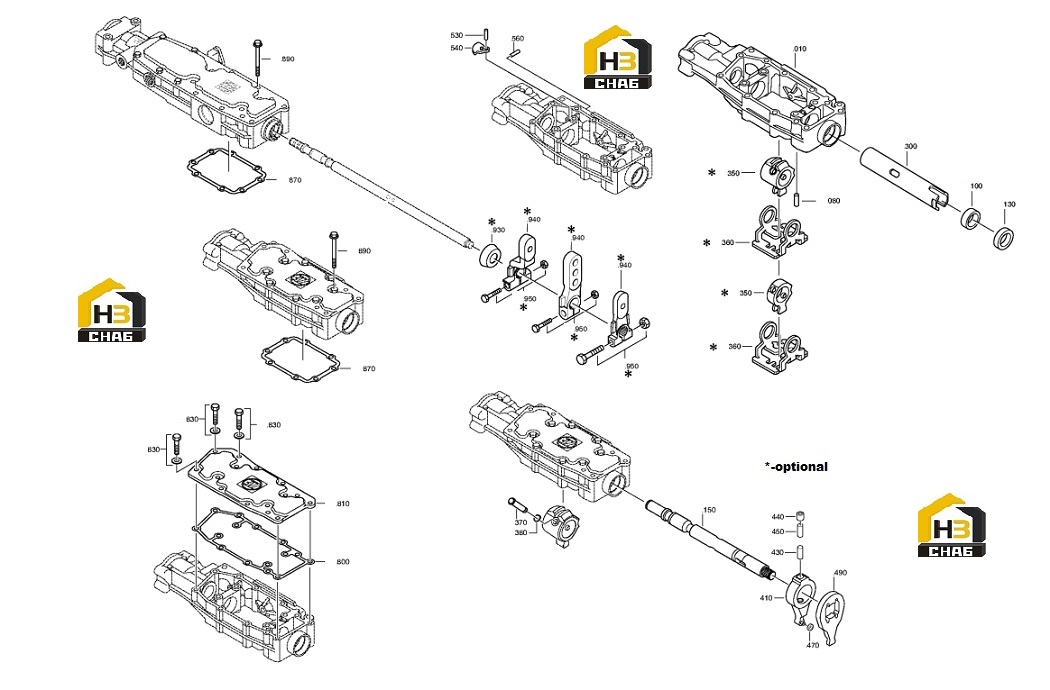

Корпус и комплектующие механизма переключения передач 1316.108.828

← Вилки переключения передач 1356.106.001 Корпус и комплектующие механизма переключения передач 1316.171.403 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:10

Наименование:GEAR SHIFT HOUSING

Каталожный номер:1341.307.010

Комплект:1

Примечание:

№ на схеме:80

Наименование:CYLINDRICAL PIN

Каталожный номер:0631.306.123

Комплект:1

Примечание:8X24

№ на схеме:100

Наименование:BUSH

Каталожный номер:0730.260.703

Комплект:1

Примечание:A=13,70

№ на схеме:130

Наименование:SHAFT SEAL

Каталожный номер:0734.309.765

Комплект:1

Примечание:28X42X11 FA.SKT

№ на схеме:150

Наименование:GEARSHIFT SHAFT

Каталожный номер:1341.307.036

Комплект:1

Примечание:DAF MIT SERVO

№ на схеме:300

Наименование:QUILL SHAFT

Каталожный номер:1315.307.397

Комплект:1

Примечание:

№ на схеме:350

Наименование:DRIVER

Каталожный номер:1315.307.395

Комплект:1

Примечание:

№ на схеме:360

Наименование:LOCKING PIECE

Каталожный номер:1315.307.218

Комплект:1

Примечание:

№ на схеме:370

Наименование:PIN

Каталожный номер:1316.208.003

Комплект:1

Примечание:KPL.

№ на схеме:380

Наименование:RETAINING RING

Каталожный номер:0630.501.006

Комплект:1

Примечание:10X1

№ на схеме:410

Наименование:VALVE LEVER

Каталожный номер:1316.208.002

Комплект:1

Примечание:KPL.

№ на схеме:430

Наименование:PIN

Каталожный номер:0731.201.732

Комплект:1

Примечание:

№ на схеме:440

Наименование:NEEDLE BUSH

Каталожный номер:0635.303.019

Комплект:1

Примечание:10X14X15

№ на схеме:450

Наименование:PIN

Каталожный номер:0731.201.732

Комплект:1

Примечание:

№ на схеме:470

Наименование:ROLLER

Каталожный номер:1315.307.226

Комплект:1

Примечание:

№ на схеме:490

Наименование:LEVER

Каталожный номер:1315.307.292

Комплект:1

Примечание:

№ на схеме:530

Наименование:PIN

Каталожный номер:0731.201.726

Комплект:1

Примечание:

№ на схеме:540

Наименование:LOCKING PAWL

Каталожный номер:1315.307.432

Комплект:1

Примечание:

№ на схеме:560

Наименование:PIN

Каталожный номер:0731.201.726

Комплект:1

Примечание:

№ на схеме:800

Наименование:GASKET

Каталожный номер:0501.322.265

Комплект:1

Примечание:METALOSEAL

№ на схеме:810

Наименование:COVER

Каталожный номер:1315.307.419

Комплект:1

Примечание:

№ на схеме:830

Наименование:WASHER

Каталожный номер:0630.100.295

Комплект:3

Примечание:

№ на схеме:830

Наименование:HEXAGON SCREW

Каталожный номер:0636.016.401

Комплект:3

Примечание:M8X25

№ на схеме:830

Наименование:HEXAGON SCREW

Каталожный номер:

Комплект:3

Примечание:M8X25

№ на схеме:870

Наименование:GASKET

Каталожный номер:1315.307.013

Комплект:1

Примечание:

№ на схеме:890

Наименование:HEXAGON SCREW

Каталожный номер:0736.300.137

Комплект:8

Примечание:M8X80
