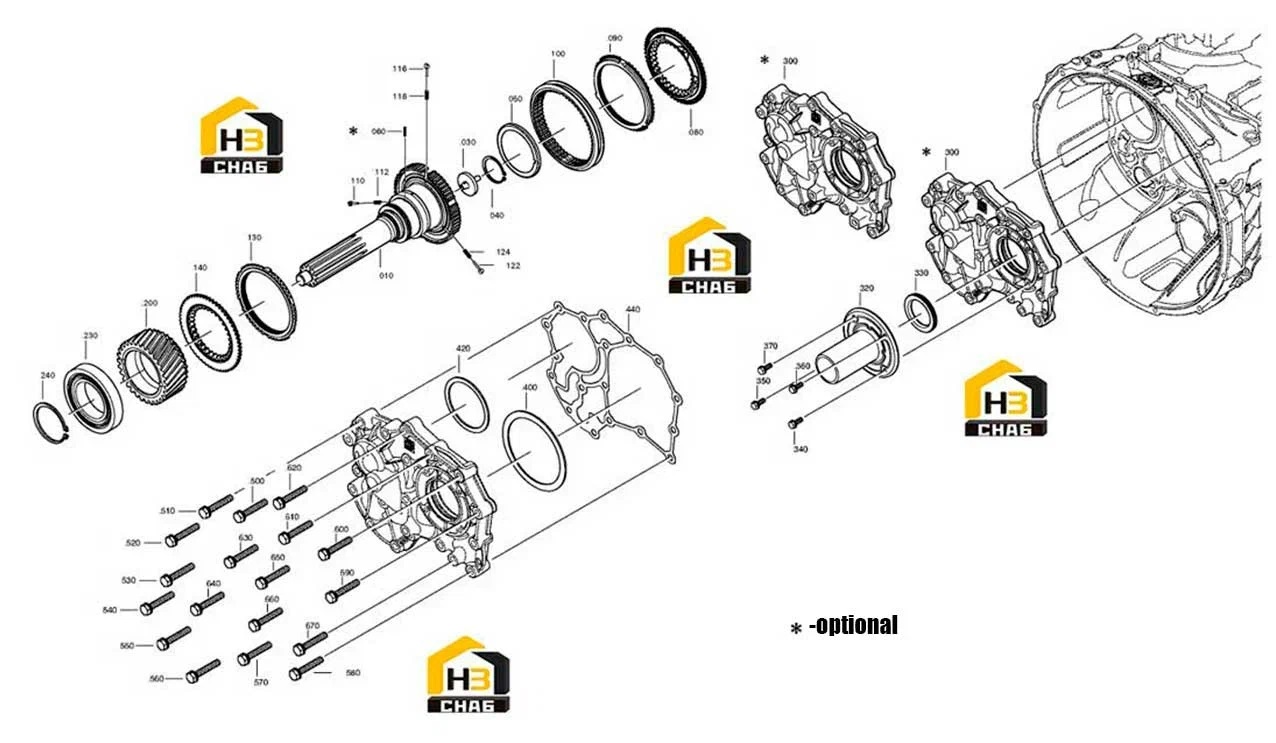

Вал входной и фланец 1356.102.005
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:50
Каталожный номер:0750.101.179
Комплект:1
Примечание:77,0X95,5X6,0
№ на схеме:80
Каталожный номер:1316.304.190
Комплект:1
Примечание:ZF-BK 144 O
№ на схеме:90
Каталожный номер:1316.304.189
Комплект:1
Примечание:ZF-BK 144
№ на схеме:100
Каталожный номер:1356.304.023
Комплект:1
Примечание:ZF-BK 144
№ на схеме:130
Каталожный номер:1316.304.189
Комплект:1
Примечание:ZF-BK 144
№ на схеме:140
Каталожный номер:1316.304.190
Комплект:1
Примечание:ZF-BK 144 O
№ на схеме:200
Каталожный номер:1316.302.066
Комплект:1
Примечание:ENTHALT.IN 1316 302 026(1)
№ на схеме:230
Каталожный номер:0750.117.732
Комплект:1
Примечание:85,0X150,0X30,5
№ на схеме:300
Каталожный номер:1325.302.044
Комплект:1
Примечание:AUSRUECKUNG 2
№ на схеме:330
Каталожный номер:0734.310.435
Комплект:1
Примечание:55X78X8 FA.CFW
№ на схеме:340
Каталожный номер:0636.100.466
Комплект:1
Примечание:M8X22
№ на схеме:350
Каталожный номер:0636.100.466
Комплект:1
Примечание:M8X22
№ на схеме:360
Каталожный номер:0636.100.466
Комплект:1
Примечание:M8X22
№ на схеме:370
Каталожный номер:0636.100.466
Комплект:1
Примечание:M8X22
№ на схеме:400
Каталожный номер:0730.005.748
Комплект:1
Примечание:A=0,90 IN 2050 309 090(2)
№ на схеме:400
Каталожный номер:0730.005.749
Комплект:1
Примечание:A=0,95 IN 2050 309 090(2)
№ на схеме:400
Каталожный номер:2050.309.065
Комплект:1
Примечание:A=1,0 IN 2050 309 090 C45E WW.F500 ZFN410
№ на схеме:400
Каталожный номер:0730.007.126
Комплект:1
Примечание:A=1,05 IN 2050 309 090(2)
№ на схеме:400
Каталожный номер:0730.007.127
Комплект:1
Примечание:A=1,10 IN 2050 309 090(2)
№ на схеме:400
Каталожный номер:0730.007.128
Комплект:1
Примечание:A=1,15 IN 2050 309 090(2)
№ на схеме:400
Каталожный номер:2050.309.034
Комплект:1
Примечание:A=1,2 IN 2050 309 090 C45E WW.F500 ZFN410
№ на схеме:400
Каталожный номер:0730.007.129
Комплект:1
Примечание:A=1,25 IN 2050 309 090(2)
№ на схеме:400
Каталожный номер:0730.007.130
Комплект:1
Примечание:A=1,30 IN 2050 309 090(2)
№ на схеме:400
Каталожный номер:0730.007.131
Комплект:1
Примечание:A=1,35 IN 2050 309 090(2)
№ на схеме:400
Каталожный номер:0730.007.132
Комплект:1
Примечание:A=1,40 IN 2050 309 090(2)
№ на схеме:400
Каталожный номер:0730.007.133
Комплект:1
Примечание:A=1,45 IN 2050 309 090(2)
№ на схеме:400
Каталожный номер:0730.007.134
Комплект:1
Примечание:A=1,50 IN 2050 309 090(2)
№ на схеме:400
Каталожный номер:0730.007.135
Комплект:1
Примечание:A=1,55 IN 2050 309 090(2)
№ на схеме:400
Каталожный номер:0730.007.136
Комплект:1
Примечание:A=1,60 IN 2050 309 090(2)
№ на схеме:400
Каталожный номер:0730.007.479
Комплект:1
Примечание:A=1,65 IN 2050 309 090(2)
№ на схеме:400
Каталожный номер:0730.007.480
Комплект:1
Примечание:A=1,70 IN 2050 309 090(2)
№ на схеме:400
Каталожный номер:0730.007.481
Комплект:1
Примечание:A=1,75 IN 2050 309 090(2)
№ на схеме:400
Каталожный номер:0730.007.482
Комплект:1
Примечание:A=1,80 IN 2050 309 090(2)
№ на схеме:400
Каталожный номер:0730.007.483
Комплект:1
Примечание:A=1,85 IN 2050 309 090(2)
№ на схеме:400
Каталожный номер:0730.007.484
Комплект:1
Примечание:A=1,90 IN 2050 309 090(2)
№ на схеме:400
Каталожный номер:0730.007.485
Комплект:1
Примечание:A=1,95 IN 2050 309 090(2)
№ на схеме:400
Каталожный номер:0730.007.486
Комплект:1
Примечание:A=2,00 IN 2050 309 090(2)
№ на схеме:400
Каталожный номер:0730.007.487
Комплект:1
Примечание:A=2,05 IN 2050 309 090(2)
№ на схеме:400
Каталожный номер:0730.007.488
Комплект:1
Примечание:A=2,10 IN 2050 309 090(2)
№ на схеме:400
Каталожный номер:0730.007.489
Комплект:1
Примечание:A=2,15 IN 2050 309 090(2)
№ на схеме:400
Каталожный номер:2050.309.094
Комплект:1
Примечание:A=2,2 IN 2050 309 090 C45E WW.F500 ZFN410
№ на схеме:400
Каталожный номер:
Комплект:1
Примечание:H= 0,90- 2,40(ABSTUFUNG:0,05MM)
№ на схеме:420
Каталожный номер:0730.106.905
Комплект:1
Примечание:A=1,85 IN 0730 106 904(2)
№ на схеме:420
Каталожный номер:0730.106.906
Комплект:1
Примечание:A=1,90 IN 0730 106 904(2)
№ на схеме:420
Каталожный номер:0730.106.907
Комплект:1
Примечание:A=1,95 IN 0730 106 904(2)
№ на схеме:420
Каталожный номер:0730.101.471
Комплект:1
Примечание:A=2,00 IN 0730 106 904(2)
№ на схеме:420
Каталожный номер:0730.101.470
Комплект:1
Примечание:A=2,05 IN 0730 106 904(2)
№ на схеме:420
Каталожный номер:0730.101.469
Комплект:1
Примечание:A=2,10 IN 0730 106 904(2)
№ на схеме:420
Каталожный номер:0730.101.468
Комплект:1
Примечание:A=2,15 IN 0730 106 904(2)
№ на схеме:420
Каталожный номер:0730.101.467
Комплект:1
Примечание:A=2,20 IN 0730 106 904(2)
№ на схеме:420
Каталожный номер:0730.101.466
Комплект:1
Примечание:A=2,25 IN 0730 106 904(2)
№ на схеме:420
Каталожный номер:0730.100.803
Комплект:1
Примечание:A=2,30 IN 0730 106 904(2)
№ на схеме:420
Каталожный номер:0730.100.802
Комплект:1
Примечание:A=2,35 IN 0730 106 904(2)
№ на схеме:420
Каталожный номер:0730.100.801
Комплект:1
Примечание:A=2,40 IN 0730 106 904(2)
№ на схеме:420
Каталожный номер:0730.100.800
Комплект:1
Примечание:A=2,45 IN 0730 106 904(2)
№ на схеме:420
Каталожный номер:0730.100.799
Комплект:1
Примечание:A=2,50 IN 0730 106 904(2)
№ на схеме:420
Каталожный номер:0730.106.908
Комплект:1
Примечание:A=2,55 IN 0730 106 904(2)
№ на схеме:420
Каталожный номер:0730.106.909
Комплект:1
Примечание:A=2,60 IN 0730 106 904(2)
№ на схеме:420
Каталожный номер:0730.106.910
Комплект:1
Примечание:A=2,65 IN 0730 106 904(2)
№ на схеме:420
Каталожный номер:0730.106.911
Комплект:1
Примечание:A=2,70 IN 0730 106 904(2)
№ на схеме:420
Каталожный номер:0730.106.912
Комплект:1
Примечание:A=2,75 IN 0730 106 904(2)
№ на схеме:420
Каталожный номер:0730.106.913
Комплект:1
Примечание:A=2,80 IN 0730 106 904(2)
№ на схеме:420
Каталожный номер:0730.106.914
Комплект:1
Примечание:A=2,85 IN 0730 106 904(2)
№ на схеме:420
Каталожный номер:0730.106.915
Комплект:1
Примечание:A=2,90 IN 0730 106 904(2)
№ на схеме:420
Каталожный номер:0730.106.916
Комплект:1
Примечание:A=2,95 IN 0730 106 904(2)
№ на схеме:420
Каталожный номер:0730.106.917
Комплект:1
Примечание:A=3,00 IN 0730 106 904(2)
№ на схеме:420
Каталожный номер:0730.106.860
Комплект:1
Примечание:A=3,05 IN 0730 106 904(2)
№ на схеме:420
Каталожный номер:
Комплект:1
Примечание:H= 1,85- 3,25(ABSTUFUNG:0,05MM)
№ на схеме:500
Каталожный номер:0636.102.270
Комплект:1
Примечание:M10X60
№ на схеме:510
Каталожный номер:0636.102.270
Комплект:1
Примечание:M10X60
№ на схеме:520
Каталожный номер:0636.102.270
Комплект:1
Примечание:M10X60
№ на схеме:530
Каталожный номер:0636.102.270
Комплект:1
Примечание:M10X60
№ на схеме:540
Каталожный номер:0636.102.270
Комплект:1
Примечание:M10X60
№ на схеме:550
Каталожный номер:0636.102.270
Комплект:1
Примечание:M10X60
