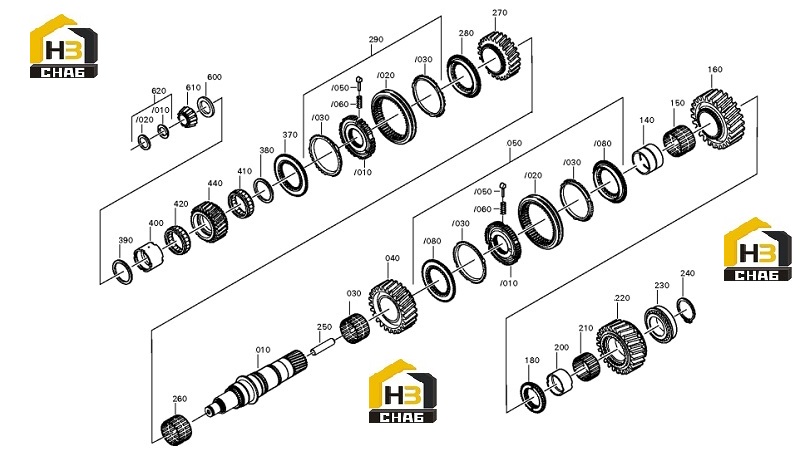

Группа ведущего вала 1316.298.037
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:/20
Каталожный номер:0730.062.781
Комплект:1
Примечание:ENTHALT.IN 0730 062 636(2)
№ на схеме:/10
Каталожный номер:0730.107.019
Комплект:2
Примечание:A=4,60 IN 0730 106 207(2)
№ на схеме:/10
Каталожный номер:0730.107.020
Комплект:2
Примечание:A=4,70 IN 0730 106 207(2)
№ на схеме:/10
Каталожный номер:0730.107.021
Комплект:2
Примечание:A=4,80 IN 0730 106 207(2)
№ на схеме:/10
Каталожный номер:0730.107.022
Комплект:2
Примечание:A=4,90 IN 0730 106 207(2)
№ на схеме:/10
Каталожный номер:0730.107.023
Комплект:2
Примечание:A=5,00 IN 0730 106 207(2)
№ на схеме:/10
Каталожный номер:
Комплект:2
Примечание:H= 4,60- 5,00(ABSTUFUNG:0,10MM)
№ на схеме:/20
Каталожный номер:1356.304.023
Комплект:1
Примечание:ZF-BK 144
№ на схеме:/20
Каталожный номер:1356.304.024
Комплект:1
Примечание:ZF-BK 160
№ на схеме:20
Каталожный номер:1356.304.023
Комплект:1
Примечание:ZF-BK 144
№ на схеме:30
Каталожный номер:0750.115.303
Комплект:1
Примечание:92,0X100,0X63,0
№ на схеме:40
Каталожный номер:1316.304.002
Комплект:1
Примечание:2G/Z38 IN 1316 304 005(1)
№ на схеме:50
Каталожный номер:1356.204.004
Комплект:1
Примечание:1+2G*BK160 CARBON*MIT DRUCKSTCK.HALTENASEN
№ на схеме:80
Каталожный номер:1315.755.701
Комплект:1
Примечание:N-SL, CHECKLISTE FUER CARBONSYNCHRONISIERUNGEN
№ на схеме:140
Каталожный номер:1312.304.084
Комплект:1
Примечание:ENTHALT.IN 1312 304 007(2)
№ на схеме:150
Каталожный номер:0750.115.327
Комплект:1
Примечание:96,0X104,0X72,0
№ на схеме:160
Каталожный номер:1316.304.010
Комплект:1
Примечание:1G/Z47 IN 1312 304 033(0)
№ на схеме:180
Каталожный номер:1312.304.124
Комплект:1
Примечание:ENTHALT.IN 1312 304 055(0)
№ на схеме:200
Каталожный номер:1316.304.133
Комплект:1
Примечание:A=50,00 IN 1312 304 010(2)
№ на схеме:210
Каталожный номер:0750.115.326
Комплект:1
Примечание:90,0X98,0X50,0
№ на схеме:220
Каталожный номер:1316.304.012
Комплект:1
Примечание:RG*Z44 IN 1312 304 125(0)
№ на схеме:230
Каталожный номер:0750.117.678
Комплект:1
Примечание:80,0X140,0X36,5
№ на схеме:240
Каталожный номер:0630.501.339
Комплект:1
Примечание:80X3,65
№ на схеме:240
Каталожный номер:0630.501.338
Комплект:1
Примечание:80X3,6
№ на схеме:240
Каталожный номер:0630.501.337
Комплект:1
Примечание:80X3,55
№ на схеме:240
Каталожный номер:0630.501.312
Комплект:1
Примечание:80X3,1
№ на схеме:240
Каталожный номер:0630.501.333
Комплект:1
Примечание:80X3,15
№ на схеме:240
Каталожный номер:0630.501.313
Комплект:1
Примечание:80X3,2
№ на схеме:240
Каталожный номер:0630.501.334
Комплект:1
Примечание:80X3,25
№ на схеме:240
Каталожный номер:0630.501.314
Комплект:1
Примечание:80X3,3
№ на схеме:240
Каталожный номер:0630.501.335
Комплект:1
Примечание:80X3,35
№ на схеме:240
Каталожный номер:0630.501.315
Комплект:1
Примечание:80X3,4
№ на схеме:240
Каталожный номер:0630.501.336
Комплект:1
Примечание:80X3,45
№ на схеме:240
Каталожный номер:0630.501.316
Комплект:1
Примечание:80X3,5
№ на схеме:240
Каталожный номер:
Комплект:1
Примечание:H= 3,00- 3,65(ABSTUFUNG:0,05MM)
№ на схеме:260
Каталожный номер:0750.115.303
Комплект:1
Примечание:92,0X100,0X63,0
№ на схеме:270
Каталожный номер:1316.304.008
Комплект:1
Примечание:3G/Z34 IN 1312 304 135(1)
№ на схеме:290
Каталожный номер:1356.204.005
Комплект:1
Примечание:3+4G*BK144 CARBON*MIT DRUCKSTCK.HALTENASEN
№ на схеме:400
Каталожный номер:0750.119.124
Комплект:1
Примечание:67,0X77,0X66,1
№ на схеме:410
Каталожный номер:0750.115.531
Комплект:1
Примечание:77,0X101,0X29,0
№ на схеме:420
Каталожный номер:0750.115.531
Комплект:1
Примечание:77,0X101,0X29,0
№ на схеме:600
Каталожный номер:1315.304.086
Комплект:1
Примечание:A=7,30 IN 1315 304 042(2)
№ на схеме:600
Каталожный номер:1315.304.085
Комплект:1
Примечание:A=7,40 IN 1315 304 042(2)
№ на схеме:600
Каталожный номер:1315.304.043
Комплект:1
Примечание:A=7,50 IN 1315 304 042(2)
№ на схеме:600
Каталожный номер:1315.304.044
Комплект:1
Примечание:A=7,60 IN 1315 304 042(2)
№ на схеме:600
Каталожный номер:1315.304.045
Комплект:1
Примечание:A=7,70 IN 1315 304 042(2)
№ на схеме:600
Каталожный номер:1315.304.046
Комплект:1
Примечание:A=7,80 IN 1315 304 042(2)
№ на схеме:600
Каталожный номер:1315.304.047
Комплект:1
Примечание:A=7,90 IN 1315 304 042(2)
№ на схеме:600
Каталожный номер:1315.304.048
Комплект:1
Примечание:A=8,00 IN 1315 304 042(2)
№ на схеме:600
Каталожный номер:
Комплект:1
Примечание:H= 7,30- 8,00(ABSTUFUNG:0,10MM)
№ на схеме:610
Каталожный номер:0750.117.232
Комплект:1
Примечание:42,0X40,3
