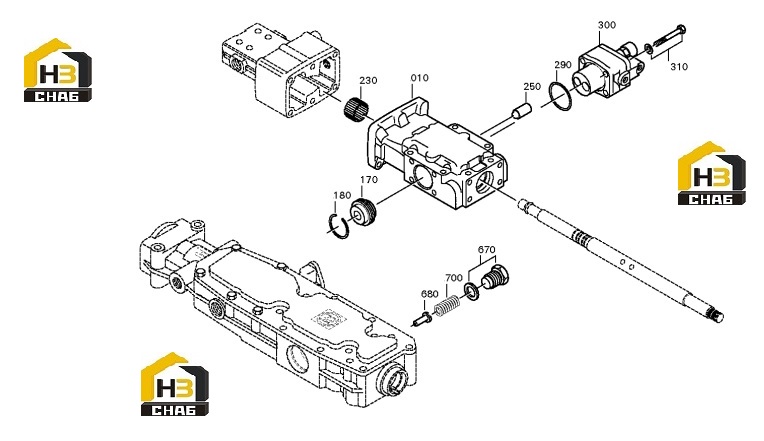

Корпус и комплектующие механизма переключения передач 1315.107.836

← Вилки переключения передач 1316.106.008 Комплектующие механизма переключения передач 1316.170.032 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:10

Наименование:SCHALTGEHAEUSE

Каталожный номер:1315.307.123

Комплект:1

Примечание:ENTHALT.IN 1315 307 122(0)

№ на схеме:20

Наименование:DICHTUNG

Каталожный номер:1315.307.013

Комплект:1

Примечание:

№ на схеме:30

Наименование:6KTSCHRAUBE

Каталожный номер:0736.300.136

Комплект:8

Примечание:M8X75

№ на схеме:170

Наименование:RASTE

Каталожный номер:0501.209.212

Комплект:1

Примечание:KPL.

№ на схеме:180

Наименование:V-RING

Каталожный номер:0630.532.130

Комплект:1

Примечание:

№ на схеме:230

Наименование:NADELHUELSE

Каталожный номер:0635.303.053

Комплект:1

Примечание:25X32X20

№ на схеме:250

Наименование:KUGELROLLE

Каталожный номер:0501.209.188

Комплект:1

Примечание:KPL.

№ на схеме:290

Наименование:O-RING

Каталожный номер:0634.313.505

Комплект:1

Примечание:42X3

№ на схеме:300

Наименование:ABSCHALTVENTIL

Каталожный номер:6038.202.042

Комплект:1

Примечание:KPL.UEH* ZULUFTDROSSEL 2,00

№ на схеме:310

Наименование:SCHEIBE

Каталожный номер:0630.100.295

Комплект:4

Примечание:

№ на схеме:310

Наименование:6KTSCHRAUBE

Каталожный номер:0636.100.519

Комплект:4

Примечание:M8X65

№ на схеме:310

Наименование:6KTSCHRAUBE

Каталожный номер:

Комплект:4

Примечание:M8X65

№ на схеме:400

Наименование:SCHALTWELLE

Каталожный номер:1315.307.094

Комплект:1

Примечание:ENTHALT.IN 1315 307 157(1)

№ на схеме:420

Наименование:MITNEHMER

Каталожный номер:1315.307.092

Комплект:1

Примечание:

№ на схеме:420

Наименование:MITNEHMER

Каталожный номер:

Комплект:1

Примечание:W I

№ на схеме:430

Наименование:SPANNSTIFT

Каталожный номер:0631.329.101

Комплект:2

Примечание:10X45

№ на схеме:440

Наименование:SPANNSTIFT

Каталожный номер:0631.329.073

Комплект:2

Примечание:6X45

№ на схеме:460

Наименование:BLOCKIERSTUECK

Каталожный номер:1315.307.308

Комплект:1

Примечание:

№ на схеме:480

Наименование:DISTANZSTUECK

Каталожный номер:1315.307.101

Комплект:1

Примечание:

№ на схеме:500

Наименование:RASTENBLECH

Каталожный номер:1315.307.304

Комплект:1

Примечание:

№ на схеме:540

Наименование:RASTE

Каталожный номер:1315.307.120

Комплект:1

Примечание:

№ на схеме:670

Наименование:DICHTRING

Каталожный номер:0730.009.515

Комплект:1

Примечание:A22X27

№ на схеме:670

Наименование:SCHRAUBE

Каталожный номер:1315.307.736

Комплект:1

Примечание:M22X1,5

№ на схеме:670

Наименование:SCHRAUBE

Каталожный номер:

Комплект:1

Примечание:M22X1,5

№ на схеме:680

Наименование:RIEGEL

Каталожный номер:1315.307.190

Комплект:1

Примечание:ENTHALT.IN 1250 307 589(2)

№ на схеме:700

Наименование:DRUCKFEDER

Каталожный номер:0732.040.986

Комплект:1

Примечание:
