Комплектующие механизма переключения передач 1316.171.403

Комплектующие механизма переключения передач 1316.171.403

← Корпус и комплектующие механизма переключения передач 1316.108.824 Комплектующие механизма переключения передач 1316.109.022 →

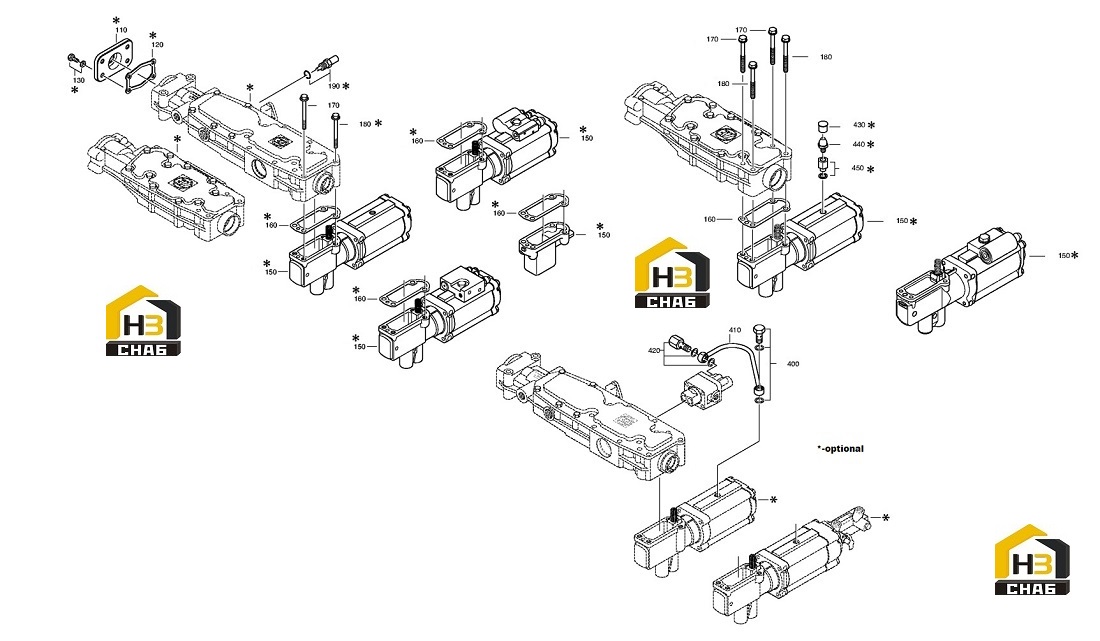

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:/130
Наименование:RING PIECE
Каталожный номер:0637.100.422
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:/120
Наименование:TUBE
Каталожный номер:0632.704.034
Комплект:200
Примечание:9X1,5
0 ₽
шт
№ на схеме:/110
Наименование:RING PIECE
Каталожный номер:0637.100.422
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:110
Наименование:COVER
Каталожный номер:1341.307.113
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:130
Наименование:WASHER
Каталожный номер:0630.100.295
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:130
Наименование:HEXAGON SCREW
Каталожный номер:0636.100.796
Комплект:4
Примечание:M8X20
0 ₽
шт
№ на схеме:130
Наименование:HEXAGON SCREW
Каталожный номер:
Комплект:4
Примечание:M8X20
0 ₽
шт
№ на схеме:150
Наименование:PNEUMATIC SERVO UNIT
Каталожный номер:0501.211.290
Комплект:1
Примечание:KPL.
0 ₽
шт
№ на схеме:160
Наименование:GASKET
Каталожный номер:1315.307.242
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:170
Наименование:HEXAGON SCREW
Каталожный номер:0736.300.137
Комплект:2
Примечание:M8X80
0 ₽
шт
№ на схеме:180
Наименование:HEXAGON SCREW
Каталожный номер:0736.300.137
Комплект:2
Примечание:M8X80
0 ₽
шт
№ на схеме:180
Наименование:HEXAGON SCREW
Каталожный номер:
Комплект:2
Примечание:M8X80
0 ₽
шт
№ на схеме:400
Наименование:SEALING RING
Каталожный номер:0634.801.331
Комплект:1
Примечание:12X18
0 ₽
шт
№ на схеме:400
Наименование:UNION SCREW
Каталожный номер:0637.835.808
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:400
Наименование:UNION SCREW
Каталожный номер:
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:410
Наименование:TUBE
Каталожный номер:1316.209.001
Комплект:1
Примечание:KPL.200MM*9X1,5*LA=G
0 ₽
шт
№ на схеме:420
Наименование:SEALING RING
Каталожный номер:0634.801.331
Комплект:1
Примечание:12X18
0 ₽
шт
№ на схеме:420
Наименование:UNION SCREW
Каталожный номер:0737.300.062
Комплект:1
Примечание:M12X1,5
0 ₽
шт
№ на схеме:420
Наименование:UNION SCREW
Каталожный номер:
Комплект:1
Примечание:M12X1,5
