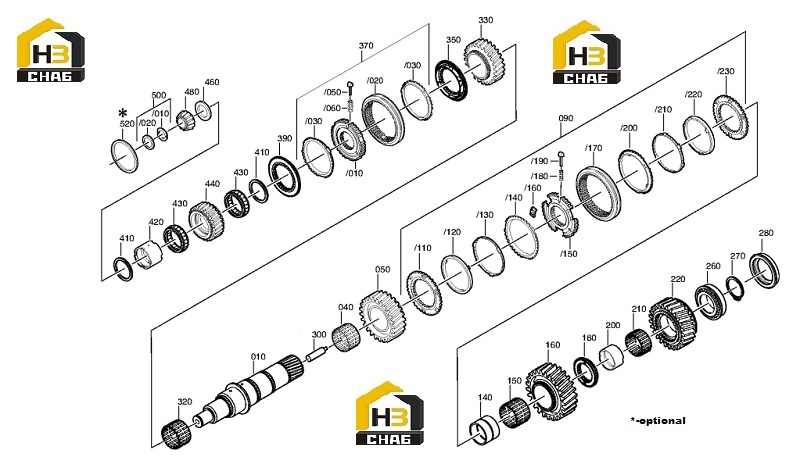

Группа ведущего вала 1315.104.027
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:/20
Каталожный номер:0730.062.781
Комплект:1
Примечание:ENTHALT.IN 0730 062 636(2)
№ на схеме:/10
Каталожный номер:0730.107.019
Комплект:2
Примечание:A=4,60 IN 0730 106 207(2)
№ на схеме:/10
Каталожный номер:0730.107.020
Комплект:2
Примечание:A=4,70 IN 0730 106 207(2)
№ на схеме:/10
Каталожный номер:0730.107.021
Комплект:2
Примечание:A=4,80 IN 0730 106 207(2)
№ на схеме:/10
Каталожный номер:0730.107.022
Комплект:2
Примечание:A=4,90 IN 0730 106 207(2)
№ на схеме:/10
Каталожный номер:0730.107.023
Комплект:2
Примечание:A=5,00 IN 0730 106 207(2)
№ на схеме:/10
Каталожный номер:
Комплект:2
Примечание:H= 4,60. 5,00( ABSTUFUNG:0,10MM)
№ на схеме:/30
Каталожный номер:1316.304.189
Комплект:2
Примечание:ZF-BK 144
№ на схеме:/20
Каталожный номер:1356.304.023
Комплект:1
Примечание:ZF-BK 144
№ на схеме:/210
Каталожный номер:1268.304.494
Комплект:1
Примечание:ENTHALT.IN 6002 306 153(0)
№ на схеме:/200
Каталожный номер:1268.304.525
Комплект:1
Примечание:ENTHALT.IN 1310 304 095(1)
№ на схеме:/180
Каталожный номер:0732.040.409
Комплект:3
Примечание:
№ на схеме:/150
Каталожный номер:1312.304.158
Комплект:1
Примечание:ZF.D171/164
№ на схеме:/140
Каталожный номер:1268.304.525
Комплект:1
Примечание:ENTHALT.IN 1310 304 095(1)
№ на схеме:/130
Каталожный номер:1268.304.494
Комплект:1
Примечание:ENTHALT.IN 6002 306 153(0)
№ на схеме:40
Каталожный номер:0750.115.584
Комплект:1
Примечание:WTB 92,0X100,0X52,8
№ на схеме:50
Каталожный номер:1315.304.025
Комплект:1
Примечание:2G/Z38 IN 1315 304 033(1)
№ на схеме:90
Каталожный номер:1315.204.006
Комплект:1
Примечание:KPL.1+2G*DK
№ на схеме:140
Каталожный номер:1313.304.038
Комплект:1
Примечание:ENTHALT.IN 1312 304 007(2)
№ на схеме:150
Каталожный номер:0750.115.325
Комплект:1
Примечание:96,0X104,0X55,0
№ на схеме:160
Каталожный номер:1315.304.004
Комплект:1
Примечание:1G/Z47 IN 1315 304 020(1)
№ на схеме:210
Каталожный номер:0750.115.324
Комплект:1
Примечание:90,0X98,0X41,0
№ на схеме:220
Каталожный номер:1315.304.006
Комплект:1
Примечание:RG/Z44 IN 1315 304 019(0)
№ на схеме:260
Каталожный номер:0750.117.677
Комплект:1
Примечание:80,0X130,0X36,0
№ на схеме:270
Каталожный номер:0630.501.339
Комплект:1
Примечание:80X3,65
№ на схеме:270
Каталожный номер:0630.501.338
Комплект:1
Примечание:80X3,6
№ на схеме:270
Каталожный номер:0630.501.337
Комплект:1
Примечание:80X3,55
№ на схеме:270
Каталожный номер:0630.501.312
Комплект:1
Примечание:80X3,1
№ на схеме:270
Каталожный номер:0630.501.333
Комплект:1
Примечание:80X3,15
№ на схеме:270
Каталожный номер:0630.501.313
Комплект:1
Примечание:80X3,2
№ на схеме:270
Каталожный номер:0630.501.334
Комплект:1
Примечание:80X3,25
№ на схеме:270
Каталожный номер:0630.501.314
Комплект:1
Примечание:80X3,3
№ на схеме:270
Каталожный номер:0630.501.335
Комплект:1
Примечание:80X3,35
№ на схеме:270
Каталожный номер:0630.501.315
Комплект:1
Примечание:80X3,4
№ на схеме:270
Каталожный номер:0630.501.336
Комплект:1
Примечание:80X3,45
№ на схеме:270
Каталожный номер:0630.501.316
Комплект:1
Примечание:80X3,5
№ на схеме:270
Каталожный номер:
Комплект:1
Примечание:H= 3,00- 3,65( ABSTUFUNG:0,05MM)
№ на схеме:320
Каталожный номер:0750.115.584
Комплект:1
Примечание:WTB 92,0X100,0X52,8
№ на схеме:330
Каталожный номер:1315.304.027
Комплект:1
Примечание:3G/Z34 IN 1315 304 034(1)
№ на схеме:350
Каталожный номер:1316.304.190
Комплект:1
Примечание:ZF-BK 144 O
№ на схеме:370
Каталожный номер:1356.204.006
Комплект:1
Примечание:KPL.3+4G*BK144 MOLYBDAEN*ANSCHL. INTEGR VERST*ECOSPLIT 3+4
№ на схеме:390
Каталожный номер:1316.304.190
Комплект:1
Примечание:ZF-BK 144 O
№ на схеме:420
Каталожный номер:0750.119.125
Комплект:1
Примечание:67,0X77,0X54,1
№ на схеме:430
Каталожный номер:0750.115.534
Комплект:2
Примечание:77,0X101,0X29,0
№ на схеме:440
Каталожный номер:1315.304.089
Комплект:1
Примечание:ENTHALT.IN 1315 304 023(1)
№ на схеме:460
Каталожный номер:1315.304.086
Комплект:1
Примечание:A=7,30 IN 1315 304 042(2)
№ на схеме:460
Каталожный номер:1315.304.085
Комплект:1
Примечание:A=7,40 IN 1315 304 042(2)
№ на схеме:460
Каталожный номер:1315.304.043
Комплект:1
Примечание:A=7,50 IN 1315 304 042(2)
№ на схеме:460
Каталожный номер:1315.304.044
Комплект:1
Примечание:A=7,60 IN 1315 304 042(2)
№ на схеме:460
Каталожный номер:1315.304.045
Комплект:1
Примечание:A=7,70 IN 1315 304 042(2)
№ на схеме:460
Каталожный номер:1315.304.046
Комплект:1
Примечание:A=7,80 IN 1315 304 042(2)
№ на схеме:460
Каталожный номер:1315.304.047
Комплект:1
Примечание:A=7,90 IN 1315 304 042(2)
№ на схеме:460
Каталожный номер:1315.304.048
Комплект:1
Примечание:A=8,00 IN 1315 304 042(2)
№ на схеме:460
Каталожный номер:
Комплект:1
Примечание:H= 7,30. 8,00( ABSTUFUNG:0,10MM)
№ на схеме:480
Каталожный номер:0750.117.232
Комплект:1
Примечание:42,0X40,3
